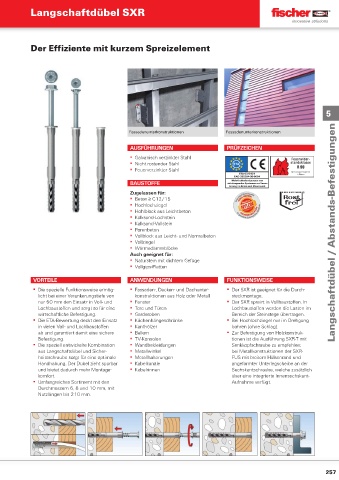

Page 256 - fischer Hauptkatalog Befestigungstechnik

Langschaftdübel SXR

Der Effi ziente mit kurzem Spreizelement

5

Fassadenunterkonstruktionen Fassadenunterkonstruktionen

AUSFÜHRUNGEN PRÜFZEICHEN
▪ Galvanisch verzinkter Stahl
▪ Nicht rostender Stahl
▪ Feuerverzinkter Stahl

BAUSTOFFE
Zugelassen für:
▪ Beton ≧ C12/15
▪ Hochlochziegel
▪ Hohlblock aus Leichtbeton
▪ Kalksand-Lochstein
▪ Kalksand-Vollstein
▪ Porenbeton
▪ Vollblock aus Leicht- und Normalbeton Langschaftdübel / Abstands-Befestigungen
▪ Vollziegel
▪ Wärmedämmblöcke
Auch geeignet für:
▪ Naturstein mit dichtem Gefüge
▪ Vollgips-Platten

VORTEILE ANWENDUNGEN FUNKTIONSWEISE
▪ Die spezielle Funktionsweise ermög- ▪ Fassaden-, Decken- und Dachunter- ▪ Der SXR ist geeignet für die Durch-
licht bei einer Verankerungstiefe von konstruktionen aus Holz oder Metall steckmontage.
nur 50 mm den Einsatz in Voll- und ▪ Fenster ▪ Der SXR spreizt in Vollbaustoff en. In
Lochbaustoff en und sorgt so für eine ▪ Tore und Türen Lochbaustoff en werden die Lasten im
wirtschaftliche Befestigung. ▪ Garderoben Bereich der Steinstege übertragen.
▪ Die ETA-Bewertung deckt den Einsatz ▪ Küchenhängeschränke ▪ Bei Hochlochziegel nur im Drehgang
in vielen Voll- und Lochbaustoff en ▪ Kanthölzer bohren (ohne Schlag).
ab und garantiert damit eine sichere ▪ Balken ▪ Zur Befestigung von Holzkonstruk-
Befestigung. ▪ TV-Konsolen tionen ist die Ausführung SXR-T mit
▪ Die speziell entwickelte Kombination ▪ Wandbekleidungen Senkkopfschraube zu empfehlen;
aus Langschaftdübel und Sicher- ▪ Metallwinkel bei Metallkonstruktionen der SXR-
heitsschraube sorgt für eine optimale ▪ Metallhalterungen FUS mit breitem Hülsenrand und
Handhabung. Der Dübel zieht spürbar ▪ Kabelkanäle angeformter Unterlegscheibe an der
und bietet dadurch mehr Montage- ▪ Kabelrinnen Sechskantschraube, welche zusätzlich
komfort. über eine integrierte Innensechskant-
▪ Umfangreiches Sortiment mit den Aufnahme verfügt.
Durchmessern 6, 8 und 10 mm, mit
Nutzlängen bis 210 mm.

257
