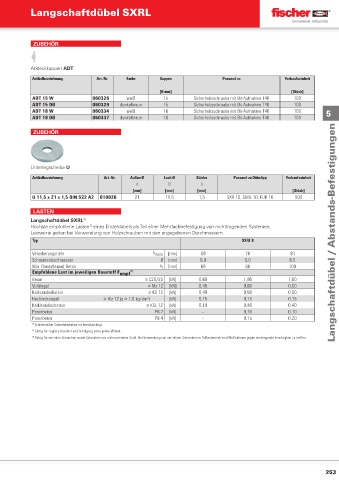

Page 252 - fischer Hauptkatalog Befestigungstechnik

Langschaftdübel SXRL

ZUBEHÖR

Abdeckkappen ADT
Artikelbezeichnung Art.-Nr. Farbe Kappen Passend zu Verkaufseinheit

[Ø mm] [Stück]
ADT 15 W 060326 weiß 15 Sicherheitsschraube mit Bit-Aufnahme T40 100
ADT 15 DB 060329 dunkelbraun 15 Sicherheitsschraube mit Bit-Aufnahme T40 100
ADT 18 W 060334 weiß 18 Sicherheitsschraube mit Bit-Aufnahme T40 100 5
ADT 18 DB 060337 dunkelbraun 18 Sicherheitsschraube mit Bit-Aufnahme T40 100

ZUBEHÖR

Unterlegscheibe U

Artikelbezeichnung Art.-Nr. Außen-Ø Loch-Ø Stärke Passend zu Dübeltyp Verkaufseinheit
d D S
[mm] [mm] [mm] [Stück]
U 11,5 x 21 x 1,5 DIN 522 A2 010026 21 11,5 1,5 SXR 10, SXRL 10, FUR 10 500

LASTEN
Langschaftdübel SXRL 3)
Höchste empfohlene Lasten eines Einzeldübels als Teil einer Mehrfachbefestigung von nichttragenden Systemen.
1)
Lastwerte gelten bei Verwendung von Holzschrauben mit den angegebenen Durchmessern. Langschaftdübel / Abstands-Befestigungen
Typ SXRL 8

Verankerungstiefe h nom [mm] 50 70 90
Schraubendurchmesser Ø [mm] 6,0 6,0 6,0
Min. Randabstand Beton a r [mm] 60 80 100
Empfohlene Last im jeweiligen Baustoff F empf 2)
Beton ≥ C20/25 [kN] 0,60 1,00 1,00
Vollziegel ≥ Mz 12 [kN] 0,45 0,60 0,60
Kalksandvollstein ≥ KS 12 [kN] 0,40 0,50 0,50
Hochlochziegel ≥ Hlz 12 (ρ ≥ 1,0 kg/dm ) 3 [kN] 0,15 0,15 0,15
Kalklsandlochstein ≥ KSL 12 [kN] 0,10 0,40 0,40
Porenbeton PB 2 [kN] – 0,10 0,10
Porenbeton PB 4 [kN] – 0,15 0,20
1) Erforderlicher Sicherheitsfaktor ist berücksichtigt.
2) Gültig für Zuglast, Querlast und Schrägzug unter jedem Winkel.
3) Gültig für verzinkte Schrauben sowie Schrauben aus nichtrostendem Stahl. Bei Verwendung von verzinkten Schrauben im Außenbereich sind Maßnahmen gegen eindringende Feuchtigkeit zu treffen.

253
