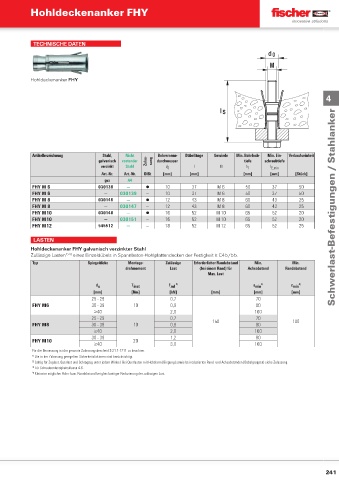

Page 240 - fischer Hauptkatalog Befestigungstechnik

Hohldeckenanker FHY

TECHNISCHE DATEN

Hohldeckenanker FHY

4

Artikelbezeichnung Stahl, Nicht Bohrernenn- Dübellänge Gewinde Min. Bohrloch- Min. Ein- Verkaufseinheit
galvanisch rostender Zulas- sung durchmesser tiefe schraubtiefe
verzinkt Stahl d 0 l M h 1 l E,min
Art.-Nr. Art.-Nr. DIBt [mm] [mm] [mm] [mm] [Stück]
gvz A4
FHY M 6 030138 — ▯ 10 37 M 6 50 37 50
FHY M 6 — 030139 — 10 37 M 6 50 37 50
FHY M 8 030146 — ▯ 12 43 M 8 60 43 25
FHY M 8 — 030147 — 12 43 M 8 60 43 25 Schwerlast-Befestigungen / Stahlanker
FHY M10 030148 — ▯ 16 52 M 10 65 52 20
FHY M10 — 030151 — 16 52 M 10 65 52 20
FHY M12 545512 — — 18 52 M 12 65 52 25

LASTEN
Hohldeckenanker FHY galvanisch verzinkter Stahl
Zulässige Lasten 1) 3) eines Einzeldübels in Spannbeton-Hohlplattendecken der Festigkeit ≥ C45/55.
Typ Spiegeldicke Montage- Zulässige Erforderlicher Randabstand Min. Min.
drehmoment Last (bei einem Rand) für Achsabstand Randabstand
Max. Last
d u T inst F zul 2) s min 4) c min 4)
[mm] [Nm] [kN] [mm] [mm] [mm]
25 - 29 0,7 70
FHY M6 30 - 39 10 0,9 80
≥40 2,0 100
25 - 29 0,7 70
FHY M8 30 - 39 10 0,9 150 80 100
≥40 2,0 100
30 - 39 1,2 80
FHY M10 20
≥40 3,0 100
Für die Bemessung ist der gesamte Zulassungsbescheid Z-21.1-1711 zu beachten.
1) Die in der Zulassung geregelten Sicherheitsfaktoren sind berücksichtigt.
Gültig für Zuglast, Querlast und Schrägzug unter jedem Winkel. Bei Querlasten mit Hebelarm (Biegung) sowie bei reduzierten Rand- und Achsabständen (Dübelgruppen) siehe Zulassung.
2)
3) Für Schraubenfestigkeitsklasse 4.6.
4) Kleinster möglicher Achs- bzw. Randabstand bei gleichzeitiger Reduzierung der zulässigen Last.
