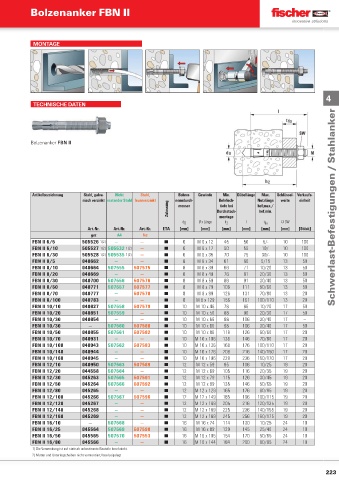

Page 222 - fischer Hauptkatalog Befestigungstechnik

Bolzenanker FBN II

MONTAGE

4
TECHNISCHE DATEN

Bolzenanker FBN II

Artikelbezeichnung Stahl, galva- Nicht Stahl, Bohrer- Gewinde Min. Dübellänge Max. Schlüssel- Verkaufs-
nisch verzinkt rostender Stahl feuerverzinkt nenndurch- Bohrloch- Nutzlänge weite einheit
Zulassung messer Durchsteck- hef,max./ Schwerlast-Befestigungen / Stahlanker
tiefe bei
hef,min.
h
d 0 Ø x Länge montage l t fi x  SW
2
Art.-Nr. Art.-Nr. Art.-Nr. ETA [mm] [mm] [mm] [mm] [mm] [mm] [Stück]
gvz A4 fvz
FBN II 6/5 505526 1)2) — — ■ 6 M 6 x 12 45 50 5/- 10 100
FBN II 6/10 505527 1)2) 505532 1)2) — ■ 6 M 6 x 17 50 55 10/- 10 100
FBN II 6/30 505528 1)2) 505535 1)2) — ■ 6 M 6 x 35 70 75 30/- 10 100
FBN II 8/5 040662 — — ■ 8 M 8 x 34 61 66 5/15 13 50
FBN II 8/10 040664 507555 507575 ■ 8 M 8 x 39 66 71 10/20 13 50
FBN II 8/20 040669 — — ■ 8 M 8 x 49 76 81 20/30 13 50
FBN II 8/30 040700 507556 507576 ■ 8 M 8 x 59 86 91 30/40 13 50
FBN II 8/50 040771 507557 507577 ■ 8 M 8 x 79 106 111 50/60 13 50
FBN II 8/70 040777 — 507578 ■ 8 M 8 x 99 126 131 70/80 13 20
FBN II 8/100 040783 — — ■ 8 M 8 x 129 156 161 100/110 13 20
FBN II 10/10 040827 507558 507579 ■ 10 M 10 x 46 78 86 10/20 17 50
FBN II 10/20 040851 507559 — ■ 10 M 10 x 56 88 96 20/30 17 50
FBN II 10/30 040854 — — ■ 10 M 10 x 66 98 106 30/40 17 —
FBN II 10/30 — 507560 507580 ■ 10 M 10 x 66 98 106 30/40 17 50
FBN II 10/50 040855 507561 507582 ■ 10 M 10 x 86 118 126 50/60 17 20
FBN II 10/70 040931 — — ■ 10 M 10 x 106 138 146 70/80 17 20
FBN II 10/100 040943 507562 507583 ■ 10 M 10 x 136 168 176 100/110 17 20
FBN II 10/140 040944 — — ■ 10 M 10 x 176 208 216 140/150 17 20
FBN II 10/160 040945 — — ■ 10 M 10 x 196 228 236 160/170 17 20
FBN II 12/10 040950 507563 507589 ■ 12 M 12 x 59 95 106 10/25 19 20
FBN II 12/20 044558 507564 — ■ 12 M 12 x 69 105 116 20/35 19 20
FBN II 12/30 045263 507565 507591 ■ 12 M 12 x 79 115 126 30/45 19 20
FBN II 12/50 045264 507566 507592 ■ 12 M 12 x 99 135 146 50/65 19 20
FBN II 12/80 045265 — — ■ 12 M 12 x 129 165 176 80/95 19 20
FBN II 12/100 045266 507567 507596 ■ 12 M 12 x 149 185 196 100/115 19 20
FBN II 12/120 045267 — — ■ 12 M 12 x 169 205 216 120/135 19 20
FBN II 12/140 045268 — — ■ 12 M 12 x 189 225 236 140/155 19 20
FBN II 12/160 045269 — — ■ 12 M 12 x 189 245 256 160/175 19 20
FBN II 16/10 — 507568 — ■ 16 M 16 x 74 114 130 10/25 24 10
FBN II 16/25 045564 507569 507598 ■ 16 M 16 x 89 129 145 25/40 24 10
FBN II 16/50 045565 507570 507553 ■ 16 M 16 x 105 154 170 50/65 24 10
FBN II 16/80 045566 — — ■ 16 M 16 x 144 184 200 80/95 24 10
1) Die Verwendung ist auf statisch unbestimmte Bauteile beschränkt.
2) Mutter und Unterlegscheiben nicht vormontiert/lose beigelegt
