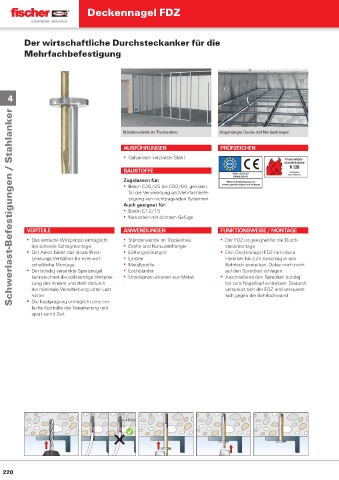

Page 219 - fischer Hauptkatalog Befestigungstechnik

Deckennagel FDZ

Der wirtschaftliche Durchsteckanker für die
Mehrfachbefestigung

4

Schwerlast-Befestigungen / Stahlanker

Ständerwände im Trockenbau Abgehängte Decke mit Noniushänger

AUSFÜHRUNGEN PRÜFZEICHEN
▪ Galvanisch verzinkter Stahl

BAUSTOFFE
Zugelassen für:
▪ Beton C20/25 bis C50/60, gerissen,
für die Verwendung als Mehrfachbefe-
stigung von nichttragenden Systemen
Auch geeignet für:
▪ Beton C12/15
▪ Naturstein mit dichtem Gefüge

VORTEILE ANWENDUNGEN FUNKTIONSWEISE / MONTAGE
▪ Das einfache Wirkprinzip ermöglicht ▪ Ständerwände im Trockenbau ▪ Der FDZ ist geeignet für die Durch-
die schnelle Schlagmontage. ▪ Draht- und Noniusabhänger steckmontage.
▪ Der Anker bietet das ideale Preis- ▪ Lüftungsleitungen ▪ Den Deckennagel FDZ mit einem
Leistungs-Verhältnis für eine wirt- ▪ Leisten Hammer bis zum Anschlag in das
schaftliche Montage. ▪ Metallprofi le Bohrloch eintreiben. Dabei noch nicht
▪ Der bündig versenkte Spreiznagel ▪ Lochbänder auf den Spreizkeil schlagen.
kennzeichnet die vollständige Versprei- ▪ Unterkonstruktionen aus Metall ▪ Anschließend den Spreizkeil bündig
zung des Ankers und stellt dadurch bis zum Nagelkopf eintreiben. Dadurch
die minimale Verschiebung unter Last verspreizt sich der FDZ und verspannt
sicher. sich gegen die Bohrlochwand.
▪ Die Kopfprägung ermöglicht eine ein-
fache Kontrolle der Verankerung und
spart somit Zeit.

220
