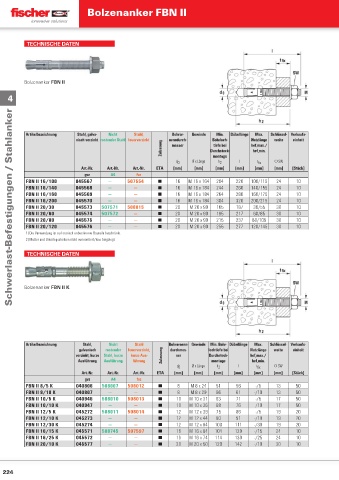

Bolzenanker FBN II

TECHNISCHE DATEN

Bolzenanker FBN II

4

Schwerlast-Befestigungen / Stahlanker

Artikelbezeichnung Stahl, galva- Nicht Stahl, Bohrer- Gewinde Min. Dübellänge Max. Schlüssel- Verkaufs-
nisch verzinkt rostender Stahl feuerverzinkt nenndurch- Bohrloch- Nutzlänge weite einheit
Zulassung messer Durchsteck- hef,max./
tiefe bei
hef,min.
d 0 Ø x Länge montage l t fi x  SW
h
2
Art.-Nr. Art.-Nr. Art.-Nr. ETA [mm] [mm] [mm] [mm] [mm] [mm] [Stück]
gvz A4 fvz
FBN II 16/100 045567 — 507554 ■ 16 M 16 x 164 204 220 100/115 24 10
FBN II 16/140 045568 — — ■ 16 M 16 x 184 244 260 140/155 24 10
FBN II 16/160 045569 — — ■ 16 M 16 x 184 264 280 160/175 24 10
FBN II 16/200 045570 — — ■ 16 M 16 x 184 304 320 200/215 24 10
FBN II 20/30 045573 507571 508015 ■ 20 M 20 x 90 165 187 30/55 30 10
FBN II 20/60 045574 507572 — ■ 20 M 20 x 90 195 217 60/85 30 10
FBN II 20/80 045575 — — ■ 20 M 20 x 90 215 237 80/105 30 10
FBN II 20/120 045576 — — ■ 20 M 20 x 90 255 277 120/145 30 10
1) Die Verwendung ist auf statisch unbestimmte Bauteile beschränkt.
2) Mutter und Unterlegscheiben nicht vormontiert/lose beigelegt

TECHNISCHE DATEN

Bolzenanker FBN II K

Artikelbezeichnung Stahl, Nicht Stahl Bohrernenn- Gewinde Min. Bohr- Dübellänge Max. Schlüssel- Verkaufs-
galvanisch rostender feuerverzinkt, durchmes- lochtiefe bei Nutzlänge weite einheit
verzinkt, kurze Stahl, kurze kurze Aus- Zulassung ser Durchsteck- hef,max./
Ausführung Ausführung führung montage hef,min.
d 0 Ø x Länge h 2 l t fi x  SW
Art.-Nr. Art.-Nr. Art.-Nr. ETA [mm] [mm] [mm] [mm] [mm] [mm] [Stück]
gvz A4 fvz
FBN II 8/5 K 040806 508007 508012 ■ 8 M 8 x 24 51 56 -/5 13 50
FBN II 8/10 K 040807 — — ■ 8 M 8 x 29 56 61 -/10 13 50
FBN II 10/5 K 040946 508010 508013 ■ 10 M 10 x 31 63 71 -/5 17 50
FBN II 10/10 K 040947 — — ■ 10 M 10 x 36 68 76 -/10 17 50
FBN II 12/5 K 045272 508011 508014 ■ 12 M 12 x 39 75 86 -/5 19 20
FBN II 12/10 K 045273 — — ■ 12 M 12 x 44 80 91 -/10 19 20
FBN II 12/30 K 045274 — — ■ 12 M 12 x 64 100 111 -/30 19 20
FBN II 16/15 K 045571 508745 507597 ■ 16 M 16 x 64 104 120 -/15 24 10
FBN II 16/25 K 045572 — — ■ 16 M 16 x 74 114 130 -/25 24 10
FBN II 20/10 K 045577 — — ■ 20 M 20 x 50 120 142 -/10 30 10
