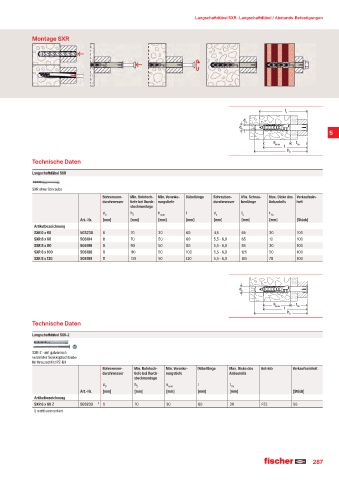

Page 287 - fischer Hauptkatalog Befestigungstechnik
P. 287
Langschaftdübel SXR · Langschaftdübel / Abstands-Befestigungen
Montage SXR
l
s
d
s
d 0
5
h nom t fix
l
h
2
Technische Daten
Langschaftdübel SXR
SXR ohne Schraube
Bohrernenn- Min. Bohrloch- Min. Veranke- Dübellänge Schrauben- Min. Schrau- Max. Dicke des Verkaufsein-
durchmesser tiefe bei Durch- rungstiefe durchmesser benlänge Anbauteils heit
steckmontage
d h h l d l t
0 2 nom s s fix
Art.-Nr. [mm] [mm] [mm] [mm] [mm] [mm] [mm] [Stück]
Artikelbezeichnung
SXR 6 x 60 503230 6 70 30 60 4,5 65 30 100
SXR 8 x 60 506194 8 70 50 60 5,5 - 6,0 65 10 100
SXR 8 x 80 506196 8 90 50 80 5,5 - 6,0 85 30 100
SXR 8 x 100 506198 8 110 50 100 5,5 - 6,0 125 50 100
SXR 8 x 120 506199 8 130 50 120 5,5 - 6,0 105 70 100
d 0
h t
nom fix
l
h
2
Technische Daten
Langschaftdübel SXR-Z
SXR-Z - mit galvanisch
verzinkter Senkkopfschraube
für Kreuzschlitz PZ-Bit
Bohrernenn- Min. Bohrloch- Min. Veranke- Dübellänge Max. Dicke des Antrieb Verkaufseinheit
durchmesser tiefe bei Durch- rungstiefe Anbauteils
steckmontage
d h h l t
0 2 nom fix
Art.-Nr. [mm] [mm] [mm] [mm] [mm] [Stück]
Artikelbezeichnung
SXR 6 x 60 Z 503233 ¹ 6 70 30 60 30 PZ2 50
1) nicht vormontiert
287
