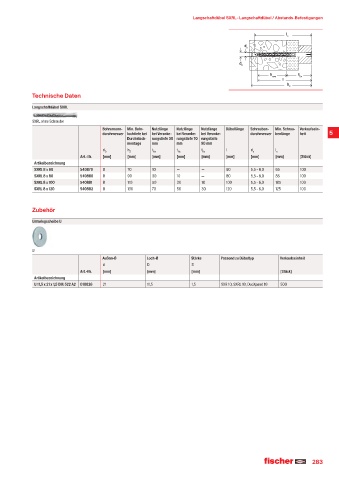

Langschaftdübel SXRL · Langschaftdübel / Abstands-Befestigungen

l s
d s

d 0

h t
nom fix
l
h 2
Technische Daten

Langschaftdübel SXRL

SXRL ohne Schraube
Bohrernenn- Min. Bohr- Nutzlänge Nutzlänge Nutzlänge Dübellänge Schrauben- Min. Schrau- Verkaufsein-
durchmesser lochtiefe bei bei Veranke- bei Veranke- bei Veranke- durchmesser benlänge heit 5
Durchsteck- rungstiefe 50 rungstiefe 70 rungstiefe
montage mm mm 90 mm
d 0 h 2 t fix t fix t fix l d s l s
Art.-Nr. [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [Stück]
Artikelbezeichnung
SXRL 8 x 60 540879 8 70 10 — — 60 5,5 - 6,0 65 100
SXRL 8 x 80 540880 8 90 30 10 — 80 5,5 - 6,0 85 100
SXRL 8 x 100 540881 8 110 50 30 10 100 5,5 - 6,0 105 100
SXRL 8 x 120 540882 8 130 70 50 30 120 5,5 - 6,0 125 100

Zubehör

Unterlegscheibe U

U
Außen-Ø Loch-Ø Stärke Passend zu Dübeltyp Verkaufseinheit
d D S
Art.-Nr. [mm] [mm] [mm] [Stück]
Artikelbezeichnung
U 11,5 x 21 x 1,5 DIN 522 A2 010026 21 11,5 1,5 SXR 10, SXRL 10, DuoXpand 10 500

283
