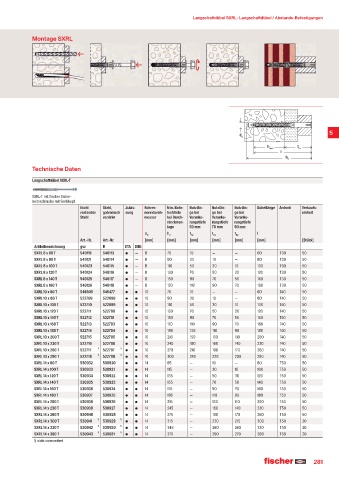

P. 281
Langschaftdübel SXRL · Langschaftdübel / Abstands-Befestigungen
Montage SXRL
d 5
0
h nom t fix
l
h
2
Technische Daten
Langschaftdübel SXRL-T
SXRL-T mit fischer Sicher-
heitsschraube mit Senkkopf
Nicht Stahl, Zulas- Bohrer- Min. Bohr- Nutzlän- Nutzlän- Nutzlän- Dübellänge Antrieb Verkaufs-
rostender galvanisch sung nenndurch- lochtiefe ge bei ge bei ge bei einheit
Stahl verzinkt messer bei Durch- Veranke- Veranke- Veranke-
steckmon- rungstiefe rungstiefe rungstiefe
tage 50 mm 70 mm 90 mm
d 0 h 2 t fix t fix t fix l
Art.-Nr. Art.-Nr. [mm] [mm] [mm] [mm] [mm] [mm] [Stück]
Artikelbezeichnung gvz R ETA DIBt
SXRL 8 x 60 T 540119 540113 — 8 70 10 — — 60 T30 50
SXRL 8 x 80 T 540121 540114 — 8 90 30 10 — 80 T30 50
SXRL 8 x 100 T 540123 540115 — 8 110 50 30 10 100 T30 50
SXRL 8 x 120 T 540124 540116 — 8 130 70 50 30 120 T30 50
SXRL 8 x 140 T 540125 540117 — 8 150 90 70 50 140 T30 50
SXRL 8 x 160 T 540126 540118 — 8 170 110 90 70 160 T30 50
SXRL 10 x 60 T 546505 546477 10 70 10 — — 60 T40 50
SXRL 10 x 80 T 522709 522698 10 90 30 10 — 80 T40 50
SXRL 10 x 100 T 522710 522699 10 110 50 30 10 100 T40 50
SXRL 10 x 120 T 522711 522700 10 130 70 50 30 120 T40 50
SXRL 10 x 140 T 522712 522701 10 150 90 70 50 140 T40 50
SXRL 10 x 160 T 522713 522703 10 170 110 90 70 160 T40 50
SXRL 10 x 180 T 522714 522704 10 190 130 110 90 180 T40 50
SXRL 10 x 200 T 522715 522705 10 210 150 130 110 200 T40 50
SXRL 10 x 230 T 522716 522706 10 240 180 160 140 230 T40 50
SXRL 10 x 260 T 522717 ¹ 522707 ¹ 10 270 210 190 170 260 T40 50
SXRL 10 x 290 T 522718 ¹ 522708 ¹ 10 300 240 220 200 290 T40 50
SXRL 14 x 80 T 530932 530920 14 95 — 10 — 80 T50 50
SXRL 14 x 100 T 530933 530921 14 115 — 30 10 100 T50 50
SXRL 14 x 120 T 530934 530922 14 135 — 50 30 120 T50 50
SXRL 14 x 140 T 530935 530923 14 155 — 70 50 140 T50 50
SXRL 14 x 160 T 530936 530924 14 175 — 90 70 160 T50 50
SXRL 14 x 180 T 530937 530925 14 195 — 110 90 180 T50 50
SXRL 14 x 200 T 530938 530926 14 215 — 130 110 200 T50 50
SXRL 14 x 230 T 530939 530927 14 245 — 160 140 230 T50 50
SXRL 14 x 260 T 530940 530928 14 275 — 190 170 260 T50 50
SXRL 14 x 300 T 530941 ¹ 530929 ¹ 14 315 — 230 210 300 T50 20
SXRL 14 x 330 T 530942 ¹ 530930 ¹ 14 345 — 260 240 330 T50 20
SXRL 14 x 360 T 530943 ¹ 530931 ¹ 14 375 — 290 270 360 T50 20
1) nicht vormontiert
