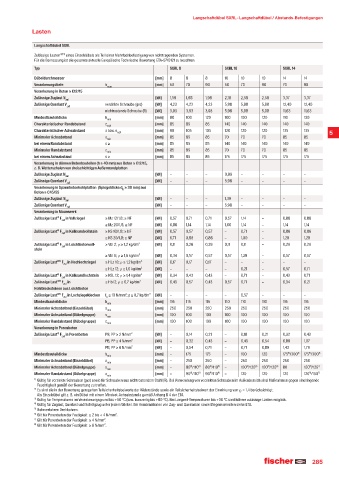

P. 285

Langschaftdübel SXRL · Langschaftdübel / Abstands-Befestigungen

                  Lasten

                   Langschaftdübel SXRL
                   Zulässige Lasten¹€²€³€ eines Einzeldübels als Teil einer Mehrfachbefestigung von nichttragenden Systemen.
                   Für die Bemessung ist die gesamte aktuelle Europäische Technische Bewertung ETA-07/0121 zu beachten.
                   Typ                                             SXRL 8             SXRL 10             SXRL 14
                   Dübeldurchmesser                          [mm]  8    8      8      10    10     10     14      14
                   Verankerungstiefe        h                [mm]  50   70     90     50    70     90     70      90
                                             nom
                   Verankerung in Beton ≥ C12/15
                   Zulässige Zuglast N                       [kN]  1,59  1,98  1,98   2,18  2,58   2,58   3,37    3,37
                              zul
                   Zulässige Querlast V  zul  verzinkte Schraube (gvz)  [kN]  4,23  4,23  4,23  5,98  5,98  5,98  12,40  12,40
                                            nichtrostende Schraube (R)   [kN]  3,93  3,93  3,93  5,98  5,98  5,98  11,63  11,63
                   Mindestbauteildicke      h min            [mm]  80   100    120    100   100    120    110     130
                   Charakteristischer Randabstand  c         [mm]  85   85     85     140   140    140    140     140
                                             cr,N
                   Charakteristischer Achsabstand   a bzw. s cr,N  [mm]  90  105  105  120  120    120    135     135      5
                   Minimaler Achsabstand    s                [mm]  85   85     85     70    70     70     85      85
                                             min
                   bei einem Randabstand    c ≥              [mm]  85   85     85     140   140    140    140     140
                   Minimaler Randabstand    c  min           [mm]  85   85     85     70    70     70     85      85
                   bei einem Achsabstand    s ≥              [mm]  85   85     85     175   175    175    175     175
                   Verankerung in dünnen Betonbauteilen (h ≥ 40 mm) aus Beton ≥ C12/15,
                   z. B. Wetterschalen von dreischichtigen Außenwandplatten
                   Zulässige Zuglast N zul                   [kN]  –    –      –      0,99  –      –      –       –
                   Zulässige Querlast V  zul                 [kN]  –    –      –      5,98  –      –      –       –
                   Verankerung in Spannbetonhohlplatten  (Spiegeldicke d  ≥ 30 mm) aus
                                                  b
                   Beton ≥ C45/55
                   Zulässige Zuglast N  zul                  [kN]  –    –      –      1,39  –      –      –       –
                   Zulässige Querlast V                      [kN]  –    –      –      5,98  –      –      –       –
                              zul
                   Verankerung in Mauerwerk
                   Zulässige Last®¡ F  in Vollziegel  ≥ Mz 12/1,8; ≥ NF  [kN]  0,57  0,71  0,71  0,57  1,14  –  0,86  0,86
                             zul
                                            ≥ Mz 20/1,8; ≥ NF  [kN]  0,86  1,14  1,14  1,00  1,14  –      1,14    1,14
                   Zulässige Last®¡ F  in Kalksandvollstein  ≥ KS 10/1,8; ≥ NF  [kN]  0,57  0,57  0,57  –  0,71  –  0,86  0,86
                             zul
                                            ≥ KS 20/1,8; ≥ NF  [kN]  0,71  0,86  0,86  –    1,00   –      1,29    1,29
                   Zulässige Last®¡ F  in Leichtbetonvoll-  ≥ Vbl 2; ρ ≥ 1,2 kg/dm³  [kN]  0,11  0,26  0,26  0,11  0,11  –  0,26  0,26
                             zul
                   stein
                                            ≥ Vbl 6; ρ ≥ 1,6 kg/dm³  [kN]  0,34  0,57  0,57  0,57  1,29  –  0,57  0,57
                   Zulässige Last®¡¯¡ F  in Hochlochziegel  ≥ HLz 10; ρ ≥ 1,2 kg/dm³  [kN]  0,17  0,17  0,17  –  –  –  –  –
                             zul
                                            ≥ HLz 12; ρ ≥ 1,0 kg/dm³  [kN]  –  –  –   –     0,21   –      0,57    0,71
                   Zulässige Last®¡ F  in Kalksandlochstein  ≥ KSL 12; ρ ≥ 1,4 kg/dm³  [kN]  0,34  0,43  0,43  –  0,71  –  0,43  0,71
                             zul
                   Zulässige Last®¡¯¡ F  in    ≥ Hbl 2; ρ ≥ 0,7 kg/dm³  [kN]  0,43  0,57  0,43  0,57  0,71  –  0,34  0,21
                             zul
                   Hohlblocksteinen aus Leichtbeton
                   Zulässige Last®¡¯¡ F   in  Lochziegeldecken                            f  ≥ 10 N/mm²; ρ ≥ 0,7 kg/dm³  [kN]  –  –  –  –  0,57  –  –  –
                             zul            b
                   Mindestbauteildicke      h min            [mm]  115  115    115    110   110    110    115     115
                   Minimaler Achsabstand (Einzeldübel)  a    [mm]  250  250    250    250   250    250    250     250
                                             min
                   Minimaler Achsabstand (Dübelgruppe)  s  min  [mm]  100  100  100   100   100    100    100     100
                   Minimaler Randabstand (Dübelgruppe)  c    [mm]  100  100    100    100   100    100    100     100
                                             min
                   Verankerung in Porenbeton
                   Zulässige Last®¡ F  in Porenbeton  PB, PP ≥ 2 N/mm²  [kN]  –  0,14  0,21  –  0,18  0,21  0,32  0,43
                             zul
                                            PB, PP ≥ 4 N/mm²  [kN]  –   0,32   0,43   –     0,43   0,54   0,89    1,07
                                            PB, PP ≥ 6 N/mm²  [kN]  –   0,54   0,71   –     0,71   0,89   1,43    1,79
                   Mindestbauteildicke      h min            [mm]  –    175    175    –     100    120    175³€/300´€  175³€/300´€
                   Minimaler Achsabstand (Einzeldübel)  a    [mm]  –    250    250    –     250    250    250     250
                                             min
                   Minimaler Achsabstand (Dübelgruppe)  s  min  [mm]  –  80³€/110µ€  80³€/110µ€  –  100³€/120µ€  100³€/120µ€  80  100³€/125´€
                   Minimaler Randabstand (Dübelgruppe)  c    [mm]  –    90³€/110µ€  90³€/110µ€  –  120  120  120  120³€/150´€
                                             min
                   ¹€ Gültig für verzinkte Schrauben (gvz) sowie für Schrauben aus nichtrostendem Stahl (R). Bei Verwendung von verzinkten Schrauben im Außenbereich sind Maßnahmen gegen eindringende
                    Feuchtigkeit gemäß der Bewertung zu treffen.
                   ²€ Es sind die in der Bewertung geregelten Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicherheitsbeiwert der Einwirkung von γ  = 1,4 berücksichtigt.
                                                                                           F
                    Als Einzeldübel gilt z. B. ein Dübel mit einem Mindest-Achsabstand a gemäß Anhang B 4 der ETA.
                   ³€ Gültig für Temperaturen im Verankerungsgrund bis +50 °C (bzw. kurzzeitig bis +80 °C). Bei Langzeit-Temperaturen bis +30 °C sind höhere zulässige Lasten möglich.
                   ¹€ Gültig für Zuglast, Querlast und Schrägzug unter jedem Winkel. Bei Kombinationen von Zug- und Querlasten sowie Biegemomenten siehe ETA.
                   º€ Bohrverfahren Drehbohren.
                   ³€ Gilt für Porenbeton der Festigkeit  ≥ 2 bis < 4 N/mm².
                   ´€ Gilt für Porenbeton der Festigkeit  ≥ 4 N/mm².
                   µ€ Gilt für Porenbeton der Festigkeit  ≥ 6 N/mm².
