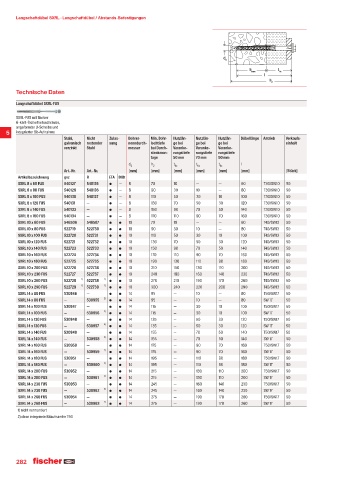

Page 282 - fischer Hauptkatalog Befestigungstechnik
P. 282
Langschaftdübel SXRL · Langschaftdübel / Abstands-Befestigungen
d 0
h nom t fix
l
h
2
Technische Daten
Langschaftdübel SXRL-FUS
SXRL-FUS mit fischer
6-kant-Sicherheitsschraube,
angeformter U-Scheibe und
5 integrierter Bit-Aufnahme
Stahl, Nicht Zulas- Bohrer- Min. Bohr- Nutzlän- Nutzlän- Nutzlän- Dübellänge Antrieb Verkaufs-
galvanisch rostender sung nenndurch- lochtiefe ge bei ge bei ge bei einheit
verzinkt Stahl messer bei Durch- Veranke- Veranke- Veranke-
steckmon- rungstiefe rungstiefe rungstiefe
tage 50 mm 70 mm 90 mm
d h t t t l
0 2 fix fix fix
Art.-Nr. Art.-Nr. [mm] [mm] [mm] [mm] [mm] [mm] [Stück]
Artikelbezeichnung gvz R ETA DIBt
SXRL 8 x 60 FUS 540127 540135 — 8 70 10 — — 60 T30/SW10 50
SXRL 8 x 80 FUS 540129 540136 — 8 90 30 10 — 80 T30/SW10 50
SXRL 8 x 100 FUS 540130 540137 — 8 110 50 30 10 100 T30/SW10 50
SXRL 8 x 120 FUS 540131 — — 8 130 70 50 30 120 T30/SW10 50
SXRL 8 x 140 FUS 540133 — — 8 150 90 70 50 140 T30/SW10 50
SXRL 8 x 160 FUS 540134 — — 8 170 110 90 70 160 T30/SW10 50
SXRL 10 x 60 FUS 546506 546507 10 70 10 — — 60 T40/SW13 50
SXRL 10 x 80 FUS 522719 522730 10 90 30 10 — 80 T40/SW13 50
SXRL 10 x 100 FUS 522720 522731 10 110 50 30 10 100 T40/SW13 50
SXRL 10 x 120 FUS 522721 522732 10 130 70 50 30 120 T40/SW13 50
SXRL 10 x 140 FUS 522723 522733 10 150 90 70 50 140 T40/SW13 50
SXRL 10 x 160 FUS 522724 522734 10 170 110 90 70 160 T40/SW13 50
SXRL 10 x 180 FUS 522725 522735 10 190 130 110 90 180 T40/SW13 50
SXRL 10 x 200 FUS 522726 522736 10 210 150 130 110 200 T40/SW13 50
SXRL 10 x 230 FUS 522727 522737 10 240 180 160 140 230 T40/SW13 50
SXRL 10 x 260 FUS 522728 ¹ 522738 ¹ 10 270 210 190 170 260 T40/SW13 50
SXRL 10 x 290 FUS 522729 ¹ 522739 ¹ 10 300 240 220 200 290 T40/SW13 50
SXRL 14 x 80 FUS 530946 — 14 95 — 10 — 80 T50/SW17 50
SXRL 14 x 80 FUS — 530955 ² 14 95 — 10 — 80 SW 17 50
SXRL 14 x 100 FUS 530947 — 14 115 — 30 10 100 T50/SW17 50
SXRL 14 x 100 FUS — 530956 ² 14 115 — 30 10 100 SW 17 50
SXRL 14 x 120 FUS 530948 — 14 135 — 50 30 120 T50/SW17 50
SXRL 14 x 120 FUS — 530957 ² 14 135 — 50 30 120 SW 17 50
SXRL 14 x 140 FUS 530949 — 14 155 — 70 50 140 T50/SW17 50
SXRL 14 x 140 FUS — 530958 ² 14 155 — 70 50 140 SW 17 50
SXRL 14 x 160 FUS 530950 — 14 175 — 90 70 160 T50/SW17 50
SXRL 14 x 160 FUS — 530959 ² 14 175 — 90 70 160 SW 17 50
SXRL 14 x 180 FUS 530951 — 14 195 — 110 90 180 T50/SW17 50
SXRL 14 x 180 FUS — 530960 ² 14 195 — 110 90 180 SW 17 50
SXRL 14 x 200 FUS 530952 — 14 215 — 130 110 200 T50/SW17 50
SXRL 14 x 200 FUS — 530961 ² 14 215 — 130 110 200 SW 17 50
SXRL 14 x 230 FUS 530953 — 14 245 — 160 140 230 T50/SW17 50
SXRL 14 x 230 FUS — 530962 ² 14 245 — 160 140 230 SW 17 50
SXRL 14 x 260 FUS 530954 — 14 275 — 190 170 260 T50/SW17 50
SXRL 14 x 260 FUS — 530963 ² 14 275 — 190 170 260 SW 17 50
1) nicht vormontiert
2) ohne integrierte Bitaufnamhe T50
