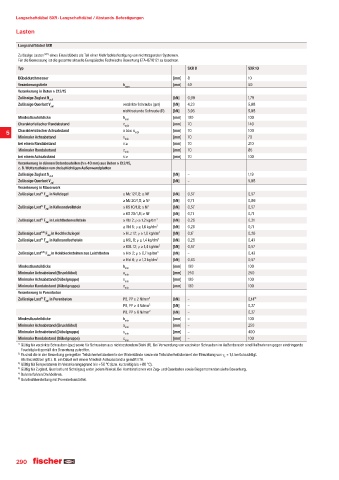

P. 290
Langschaftdübel SXR · Langschaftdübel / Abstands-Befestigungen
Lasten
Langschaftdübel SXR
Zulässige Lasten¹²³ eines Einzeldübels als Teil einer Mehrfachbefestigung von nichttragenden Systemen.
Für die Bemessung ist die gesamte aktuelle Europäische Technische Bewertung ETA-07/0121 zu beachten.
Typ SXR 8 SXR 10
Dübeldurchmesser [mm] 8 10
Verankerungstiefe h [mm] 50 50
nom
Verankerung in Beton ≥ C12/15
Zulässige Zuglast N [kN] 0,99 1,79
zul
Zulässige Querlast V zul verzinkte Schraube (gvz) [kN] 4,23 5,98
nichtrostende Schraube (R) [kN] 3,93 5,98
Mindestbauteildicke h min [mm] 100 100
Charakteristischer Randabstand c [mm] 70 140
cr,N
Charakteristischer Achsabstand a bzw. s [mm] 70 100
5 cr,N
Minimaler Achsabstand s [mm] 70 70
min
bei einem Randabstand c ≥ [mm] 70 210
Minimaler Randabstand c min [mm] 70 85
bei einem Achsabstand s ≥ [mm] 70 100
Verankerung in dünnen Betonbauteilen (h ≥ 40 mm) aus Beton ≥ C12/15,
z. B. Wetterschalen von dreischichtigen Außenwandplatten
Zulässige Zuglast N zul [kN] – 1,19
Zulässige Querlast V zul [kN] – 5,98
Verankerung in Mauerwerk
Zulässige Last®¡ F in Vollziegel ≥ Mz 12/1,8; ≥ NF [kN] 0,57 0,57
zul
≥ Mz 20/1,8; ≥ NF [kN] 0,71 0,86
Zulässige Last®¡ F in Kalksandvollstein ≥ KS 10/1,8; ≥ NF [kN] 0,57 0,57
zul
≥ KS 20/1,8; ≥ NF [kN] 0,71 0,71
Zulässige Last®¡ F in Leichtbetonvollstein ≥ Vbl 2; ρ ≥ 1,2 kg/dm³ [kN] 0,26 0,21
zul
≥ Vbl 6; ρ ≥ 1,6 kg/dm³ [kN] 0,26 0,71
Zulässige Last®¡¯¡ F in Hochlochziegel ≥ HLz 12; ρ ≥ 1,0 kg/dm³ [kN] 0,17 0,26
zul
Zulässige Last®¡ F in Kalksandlochstein ≥ KSL 8; ρ ≥ 1,4 kg/dm³ [kN] 0,26 0,43
zul
≥ KSL 12; ρ ≥ 1,4 kg/dm³ [kN] 0,57 0,57
Zulässige Last®¡¯¡ F in Hohlblocksteinen aus Leichtbeton ≥ Hbl 2; ρ ≥ 0,7 kg/dm³ [kN] – 0,43
zul
≥ Hbl 6; ρ ≥ 1,2 kg/dm³ [kN] 0,43 0,57
Mindestbauteildicke h min [mm] 100 100
Minimaler Achsabstand (Einzeldübel) a [mm] 250 250
min
Minimaler Achsabstand (Dübelgruppe) s min [mm] 100 100
Minimaler Randabstand (Dübelgruppe) c [mm] 100 100
min
Verankerung in Porenbeton
Zulässige Last®¡ F in Porenbeton PB, PP ≥ 2 N/mm² [kN] – 0,14³
zul
PB, PP ≥ 4 N/mm² [kN] – 0,27
PB, PP ≥ 6 N/mm² [kN] – 0,27
Mindestbauteildicke h min [mm] – 100
Minimaler Achsabstand (Einzeldübel) a [mm] – 250
min
Minimaler Achsabstand (Dübelgruppe) s min [mm] – 400
Minimaler Randabstand (Dübelgruppe) c [mm] – 100
min
¹ Gültig für verzinkte Schrauben (gvz) sowie für Schrauben aus nichtrostendem Stahl (R). Bei Verwendung von verzinkten Schrauben im Außenbereich sind Maßnahmen gegen eindringende
Feuchtigkeit gemäß der Bewertung zu treffen.
² Es sind die in der Bewertung geregelten Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicherheitsbeiwert der Einwirkung von γ = 1,4 berücksichtigt.
F
Als Einzeldübel gilt z. B. ein Dübel mit einem Mindest-Achsabstand a gemäß ETA.
³ Gültig für Temperaturen im Verankerungsgrund bis +50 °C (bzw. kurzzeitig bis +80 °C).
¹ Gültig für Zuglast, Querlast und Schrägzug unter jedem Winkel. Bei Kombinationen von Zug- und Querlasten sowie Biegemomenten siehe Bewertung.
º Bohrverfahren Drehbohren.
³ Bohrlochherstellung mit Porenbetonstößel.
290
