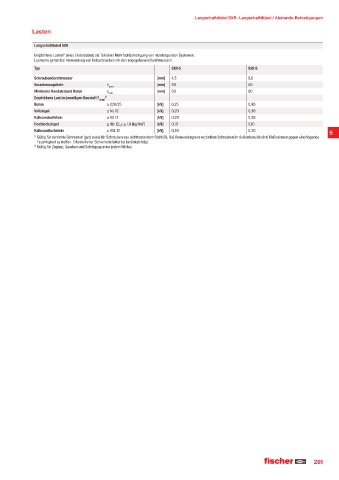

Page 291 - fischer Hauptkatalog Befestigungstechnik
P. 291
Langschaftdübel SXR · Langschaftdübel / Abstands-Befestigungen
Lasten
Langschaftdübel SXR
Empfohlene Lasten¹ eines Einzeldübels als Teil einer Mehrfachbefestigung von nichttragenden Systemen.
Lastwerte gelten bei Verwendung von Holzschrauben mit den angegebenen Durchmessern.
Typ SXR 6 SXR 8
Schraubendurchmesser [mm] 4,5 6,0
Verankerungstiefe h [mm] 30 50
nom
Minimaler Randabstand Beton c min [mm] 50 60
Empfohlene Last im jeweiligen Baustoff F ²¡
empf
Beton ≥ C20/25 [kN] 0,25 0,40
Vollziegel ≥ Mz 12 [kN] 0,20 0,30
Kalksandvollstein ≥ KS 12 [kN] 0,20 0,30
Hochlochziegel ≥ Hlz 12; ρ ≥ 1,0 [kg/dm³] [kN] 0,10 0,10
Kalksandlochstein ≥ KSL 12 [kN] 0,20 0,30
5
¹ Gültig für verzinkte Schrauben (gvz) sowie für Schrauben aus nichtrostendem Stahl (R). Bei Verwendung von verzinkten Schrauben im Außenbereich sind Maßnahmen gegen eindringende
Feuchtigkeit zu treffen. Erforderlicher Sicherheitsfaktor ist berücksichtigt.
² Gültig für Zuglast, Querlast und Schrägzug unter jedem Winkel.
