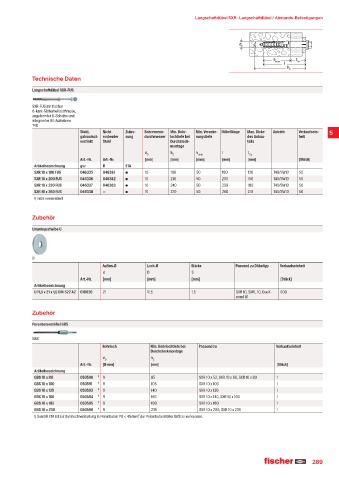

Page 289 - fischer Hauptkatalog Befestigungstechnik

Langschaftdübel SXR · Langschaftdübel / Abstands-Befestigungen

d
0
h t
nom fix
l
h 2
Technische Daten
Langschaftdübel SXR-FUS

SXR-FUS mit fischer
6-kant-Sicherheitsschraube,
angeformter U-Scheibe und
integrierter Bit-Aufnahme
T40
Stahl, Nicht Zulas- Bohrernenn- Min. Bohr- Min. Veranke- Dübellänge Max. Dicke Antrieb Verkaufsein- 5
galvanisch rostender sung durchmesser lochtiefe bei rungstiefe des Anbau- heit
verzinkt Stahl Durchsteck- teils
montage
d h h l t
0 2 nom fix
Art.-Nr. Art.-Nr. [mm] [mm] [mm] [mm] [mm] [Stück]
Artikelbezeichnung gvz R ETA
SXR 10 x 180 FUS 046335 046361 10 190 50 180 130 T40/SW13 50
SXR 10 x 200 FUS 046336 046362 10 210 50 200 150 T40/SW13 50
SXR 10 x 230 FUS 046337 046363 10 240 50 230 180 T40/SW13 50
SXR 10 x 260 FUS 046338 — 10 270 50 260 210 T40/SW13 50
1) nicht vormontiert

Zubehör
Unterlegscheibe U

U
Außen-Ø Loch-Ø Stärke Passend zu Dübeltyp Verkaufseinheit
d D S
Art.-Nr. [mm] [mm] [mm] [Stück]
Artikelbezeichnung
U 11,5 x 21 x 1,5 DIN 522 A2 010026 21 11,5 1,5 SXR 10, SXRL 10, DuoX- 500
pand 10

Zubehör
Porenbetonstößel GBS

GBS
Bohrloch Min. Bohrlochtiefe bei Passend zu Verkaufseinheit
Durchsteckmontage
d h
0 2
Art.-Nr. [Ø mm] [mm] [Stück]
Artikelbezeichnung
GBS 10 x 80 050590 ¹€ 9 85 SXR 10 x 52, SXR 10 x 60, SXR 10 x 80 1
GBS 10 x 100 050591 ¹€ 9 105 SXR 10 x 100 1
GBS 10 x 135 050593 ¹€ 9 140 SXR 10 x 120 1
GBS 10 x 160 050594 ¹€ 9 165 SXR 10 x 140, SXR 10 x 160 1
GBS 10 x 185 050595 ¹€ 9 190 SXR 10 x 180 1
GBS 10 x 230 050596 ¹€ 9 235 SXR 10 x 200, SXR 10 x 230 1
1) Gemäß ETA ist zur Bohrlochherstellung in Porenbeton PB < 4N/mm² der Porenbetonstößel GBS zu verwenden.

289
