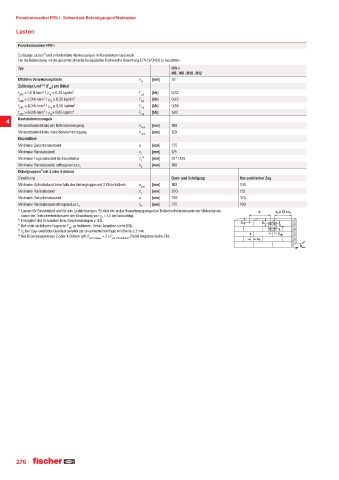

Page 276 - fischer Hauptkatalog Befestigungstechnik
P. 276

Porenbetonanker FPX-I · Schwerlast-Befestigungen/Stahlanker

             Lasten

             Porenbetonanker FPX-I
             Zulässige Lasten¹ˆ und erforderliche Abmessungen in Porenbetonmauerwerk.
             Für die Bemessung ist die gesamte aktuelle Europäische Technische Bewertung ETA-12/0456 zu beachten.
             Typ                                                   FPX-I
                                                                   M6 , M8 , M10 , M12
             Effektive Verankerungstiefe                h   [mm]   70
                                                        ef
             Zulässige Last¹¥ ²¥ (F ) pro Dübel
                        zul
             f   ≥ 1,6 N /mm² / ρ  ≥ 0,25 kg/dm³        F   [kN]   0,32
              AAC       m                               zul
             f AAC  ≥ 2,0 N /mm² / ρ  ≥ 0,35 kg/dm³     F zul  [kN]  0,43
                         m
             f   ≥ 4,0 N /mm² / ρ  ≥ 0,50 kg/dm³        F   [kN]   0,89
              AAC        m                              zul
             f AAC  ≥ 6,0 N /mm² / ρ ≥ 0,65 kg/dm³      F zul  [kN]  1,43
                         m
             Bauteilabmessungen
         4
             Mindestbauteildicke mit Bohrlochreinigung  h min  [mm]  100
             Mindestbauteildicke ohne Bohrlochreinigung  h  [mm]   120
                                                        min
             Einzeldübel
             Minimaler Zwischenabstand                  a   [mm]   375
             Minimaler Randabstand                      c   [mm]   125
                                                        1
             Minimaler Fugenabstand für Einzelanker     c ³ˆ  [mm]  75¯ˆ / 125
                                                        F
             Minimaler Randabstand, orthogonal zu c     c   [mm]   190
                                   1                    2
             Dübelgruppenº¥ mit 2 oder 4 Ankern
             Einwirkung                                            Quer- und Schrägzug     Nur zentrischer Zug
             Minimaler Achsabstand innerhalb der Ankergruppe und 2 Einzeldübeln  s min  [mm]  100  100
             Minimaler Randabstand                      c   [mm]   250                     125
                                                        1
             Minimaler Zwischenabstand                  a   [mm]   750                     375
             Minimaler Randabstand orthogonal zu c      c   [mm]   375                     190
                                  1                     2
             ¹ˆ Lasten für Einzeldübel und für alle Lastrichtungen. Es sind die in der Bewertung geregelten Teilsicherheitsbeiwerte der Widerstände   a  c 2   ≥ 1,5 x c 1
              sowie ein Teilsicherheitsbeiwert der Einwirkung von γ  = 1,4 berücksichtigt.
                                           F
             ²ˆ Festigkeit der Schrauben bzw. Gewindestangen ≥ 4.8.                        c 1     c 1
             ³ˆ Bei nicht sichtbaren Fugen ist F  zu halbieren. Detail Angaben siehe ETA.                s min
                               zul
             ¯ˆ c  bei Zug- und/oder Querlast parallel zur unvermörtelten Fuge mit Breite ≤ 2 mm.
               F
             ¹ˆ Bei Dübelgruppen aus 2 oder 4 Dübeln gilt: F zul, Gruppe  = 2 x F  zul, Einzeldübel . Detail Angaben siehe ETA.  s min
                                                                                                 c F
