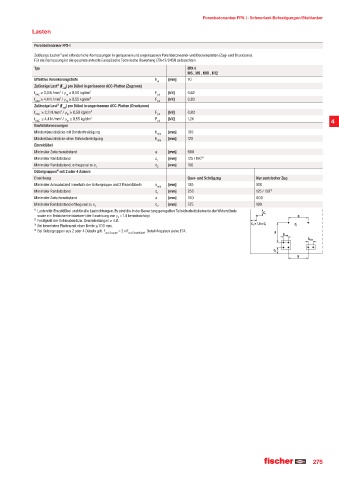

Page 275 - fischer Hauptkatalog Befestigungstechnik

Porenbetonanker FPX-I · Schwerlast-Befestigungen/Stahlanker

Lasten

Porenbetonanker FPX-I
Zulässige Lasten¹ˆ und erforderliche Abmessungen in gerissenen und ungerissenen Porenbetonwand- und Deckenplatten (Zug- und Druckzone).
Für die Bemessung ist die gesamte aktuelle Europäische Technische Bewertung ETA-12/0456 zu beachten.
Typ FPX-I
M6 , M8 , M10 , M12
Effektive Verankerungstiefe h [mm] 70
ef
Zulässige Last²¥ (F ) pro Dübel in gerissenen ACC-Platten (Zugzone)
zul
f ≥ 3,3 N /mm² / ρ ≥ 0,50 kg/dm³ F [kN] 0,62
AAC m zul
f AAC ≥ 4,4 N /mm² / ρ ≥ 0,55 kg/dm³ F zul [kN] 0,83
m
Zulässige Last²¥ (F ) pro Dübel in ungerissenen ACC-Platten (Druckzone)
zul
f AAC ≥ 3,3 N /mm² / ρ ≥ 0,50 kg/dm³ F zul [kN] 0,83
m
f ≥ 4,4 N /mm² / ρ ≥ 0,55 kg/dm³ F [kN] 1,24
AAC m zul 4
Bauteilabmessungen
Mindestbauteildicke mit Bohrlochreinigung h [mm] 100
min
Mindestbauteildicke ohne Bohrlochreinigung h min [mm] 120
Einzeldübel
Minimaler Zwischenabstand a [mm] 600
Minimaler Randabstand c 1 [mm] 125 / 150³ˆ
Minimaler Randabstand, orthogonal zu c c [mm] 190
1 2
Dübelgruppen¸¥ mit 2 oder 4 Ankern
Einwirkung Quer- und Schrägzug Nur zentrischer Zug
Minimaler Achsabstand innerhalb der Ankergruppe und 2 Einzeldübeln s min [mm] 100 100
Minimaler Randabstand c [mm] 250 125 / 150³ˆ
1
Minimaler Zwischenabstand a [mm] 750 600
Minimaler Randabstand orthogonal zu c c [mm] 375 190
1 2
¹ˆ Lasten für Einzeldübel und für alle Lastrichtungen. Es sind die in der Bewertung geregelten Teilsicherheitsbeiwerte der Widerstände c 1
sowie ein Teilsicherheitsbeiwert der Einwirkung von γ = 1,4 berücksichtigt. a
F
²ˆ Festigkeit der Schrauben bzw. Gewindestangen ≥ 4.8.
³ˆ Bei bewehrten Platten mit einer Breite ≤ 700 mm. c 2 ≥ 1,5 x c 1 c 1
¯ˆ Bei Dübelgruppen aus 2 oder 4 Dübeln gilt: F zul, Gruppe = 2 x F zul, Einzeldübel . Detail Angaben siehe ETA. a
s min
s min
c 1
a
