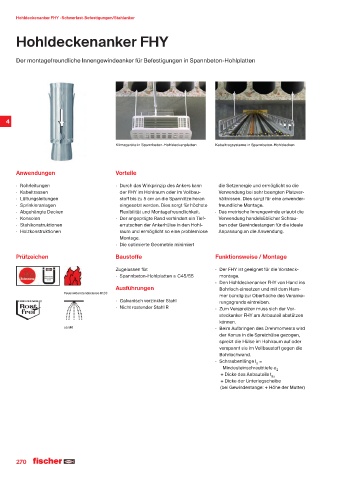

Page 270 - fischer Hauptkatalog Befestigungstechnik

Hohldeckenanker FHY · Schwerlast-Befestigungen/Stahlanker

Hohlde
Hohldeckenanker FHYckenanker FHY

Der montagefreundliche Innengewindeanker für Befestigungen in Spannbeton-Hohlplatten

4

Klimageräte in Spannbeton-Hohldeckenplatten Kabeltragsysteme in Spannbeton-Hohldecken

Anwendungen Vorteile

· Rohrleitungen · Durch das Wirkprinzip des Ankers kann die Setzenergie und ermöglicht so die
· Kabeltrassen der FHY im Hohlraum oder im Vollbau- Verwendung bei sehr beengten Platzver-
· Lüftungsleitungen stoff bis zu 5¡cm an die Spannlitze heran hältnissen. Dies sorgt für eine anwender-
· Sprinkleranlagen eingesetzt werden. Dies sorgt für höchste freundliche Montage.
· Abgehängte Decken Flexibilität und Montagefreundlichkeit. · Das metrische Innengewinde erlaubt die
· Konsolen · Der angeprägte Rand verhindert ein Tief- Verwendung handelsüblicher Schrau-
· Stahlkonstruktionen errutschen der Ankerhülse in den Hohl- ben oder Gewindestangen für die ideale
· Holzkonstruktionen raum und ermöglicht so eine problemlose Anpassung an die Anwendung.
Montage.
· Die optimierte Geometrie minimiert

Prüfzeichen Baustoffe Funktionsweise / Montage
Zugelassen für: · Der FHY ist geeignet für die Vorsteck-
· Spannbeton-Hohlplatten ≥ C45/55 montage.
· Den Hohldeckenanker FHY von Hand ins
Ausführungen Bohrloch einsetzen und mit dem Ham-
Feuerwiderstandsklasse R120
mer bündig zur Oberfläche des Veranke-
· Galvanisch verzinkter Stahl rungsgrunds eintreiben.
· Nicht rostender Stahl R
· Zum Verspreizen muss sich der Vor-
steckanker FHY am Anbauteil abstützen
können.
ab M8
· Beim Aufbringen des Drehmoments wird
der Konus in die Spreizhülse gezogen,
spreizt die Hülse im Hohlraum auf oder
verspannt sie im Vollbaustoff gegen die
Bohrlochwand.
· Schraubenlänge l =
s
Mindesteinschraubtiefe e
2
+ Dicke des Anbauteils t
fix
+ Dicke der Unterlegscheibe
(bei Gewindestange: + Höhe der Mutter)
