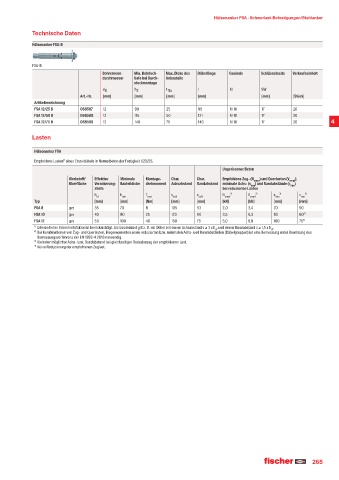

Page 265 - fischer Hauptkatalog Befestigungstechnik

Hülsenanker FSA · Schwerlast-Befestigungen/Stahlanker

Technische Daten
Hülsenanker FSA-B

FSA-B
Bohrernenn- Min. Bohrloch- Max. Dicke des Dübellänge Gewinde Schlüsselweite Verkaufseinheit
durchmesser tiefe bei Durch- Anbauteils
steckmontage
d 0 h 2 t fix l M SW
Art.-Nr. [mm] [mm] [mm] [mm] [mm] [Stück]
Artikelbezeichnung
FSA 12/25 B 068507 12 90 25 96 M 10 17 20
FSA 12/50 B 068508 12 115 50 121 M 10 17 20
FSA 12/75 B 068509 12 140 75 146 M 10 17 20 4

Lasten
Hülsenanker FSA
Empfohlene Lasten¹ˆ eines Einzeldübels in Normalbeton der Festigkeit C20/25.
Ungerissener Beton
Werkstoff/ Effektive Minimale Montage- Char. Char. Empfohlene Zug- (N empf ) und Querlasten (V empf );
Oberfläche Verankerung- Bauteildicke drehmoment Achsabstand Randabstand minimale Achs- (s min ) und Randabstände (c min )
stiefe bei reduzierten Lasten
h h T s c N ²ˆ V ²ˆ s ³ˆ c ³ˆ
ef min inst cr,N cr,N empf empf min min
Typ [mm] [mm] [Nm] [mm] [mm] [kN] [kN] [mm] [mm]
FSA 8 gvz 35 70 8 105 53 2,0 3,4 70 50
FSA 10 gvz 40 80 25 120 60 3,5 6,3 80 60¯ˆ
FSA 12 gvz 50 100 40 150 75 5,0 9,9 100 75¯ˆ
¹ˆ Erforderlicher Sicherheitsfaktor ist berücksichtigt. Als Einzeldübel gilt z. B. ein Dübel mit einem Achsabstand s ≥ 3 x h und einem Randabstand c ≥ 1,5 x h .
ef
ef
²ˆ Bei Kombinationen von Zug- und Querlasten, Biegemomenten sowie reduzierten bzw. minimalen Achs- und Randabständen (Dübelgruppen) ist eine Bemessung unter Beachtung des
Bemessungsverfahrens der EN 1992-4:2018 notwendig.
³ˆ Kleinster möglicher Achs- bzw. Randabstand bei gleichzeitiger Reduzierung der empfohlenen Last.
¯ˆ Keine Reduzierung der empfohlenen Zuglast.
