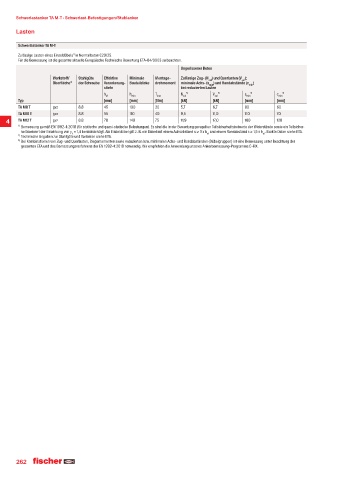

Page 262 - fischer Hauptkatalog Befestigungstechnik

Schwerlastanker TA M-T · Schwerlast-Befestigungen/Stahlanker

Lasten

Schwerlastanker TA M-T
Zulässige Lasten eines Einzeldübels¹ˆ in Normalbeton C20/25.
Für die Bemessung ist die gesamte aktuelle Europäische Technische Bewertung ETA-04/0003 zu beachten.
Ungerissener Beton
Werkstoff/ Stahlgüte Effektive Minimale Montage- Zulässige Zug- (N ) und Querlasten (V );
zul
zul
Oberfläche²¥ der Schraube Verankerung- Bauteildicke drehmoment minimale Achs- (s min ) und Randabstände (c min )
stiefe bei reduzierten Lasten
h ef h min T inst N ³ˆ V ³ˆ s ³ˆ c ³ˆ
zul
min
zul
min
Typ [mm] [mm] [Nm] [kN] [kN] [mm] [mm]
TA M8 T gvz 8.8 45 100 20 5,7 6,7 90 60
TA M10 T gvz 8.8 55 110 40 9,5 11,0 110 70
TA M12 T gvz 8.8 70 140 75 11,9 17,0 160 120
4
¹ˆ Bemessung gemäß EN 1992-4:2018 (für statische und quasi-statische Belastungen). Es sind die in der Bewertung geregelten Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicher -
heitsbeiwert der Einwirkung von γ = 1,4 berücksichtigt. Als Einzeldübel gilt z. B. ein Dübel mit einem Achsabstand s ≥ 3 x h und einem Randabstand c ≥ 1,5 x h . Exakte Daten siehe ETA.
ef
F
ef
²ˆ Technische Angaben zur Stahlgüte und Varianten siehe ETA.
³ˆ Bei Kombinationen von Zug- und Querlasten, Biegemomenten sowie reduzierten bzw. minimalen Achs- und Randabständen (Dübelgruppen) ist eine Bemessung unter Beachtung der
gesamten ETA und des Bemessungsverfahrens der EN 1992-4:2018 notwendig. Wir empfehlen die Anwendung unseres Ankerbemessung-Programms C-FIX.
