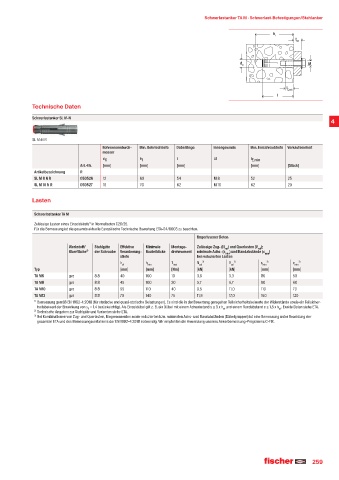

Page 259 - fischer Hauptkatalog Befestigungstechnik

Schwerlastanker TA M · Schwerlast-Befestigungen/Stahlanker

h 1
t
fix

d M
0

l E,min
l

Technische Daten
Schwerlastanker SL M-N
4

SL M-N R
Bohrernenndurch- Min. Bohrlochtiefe Dübellänge Innengewinde Min. Einschraubtiefe Verkaufseinheit
messer
d 0 h 1 l A1 l E,min
Art.-Nr. [mm] [mm] [mm] [mm] [Stück]
Artikelbezeichnung R
SL M 8 N R 050526 12 60 54 M 8 52 25
SL M 10 N R 050527 16 70 62 M 10 62 20

Lasten

Schwerlastanker TA M
Zulässige Lasten eines Einzeldübels¹ˆ in Normalbeton C20/25.
Für die Bemessung ist die gesamte aktuelle Europäische Technische Bewertung ETA-04/0003 zu beachten.
Ungerissener Beton
Werkstoff/ Stahlgüte Effektive Minimale Montage- Zulässige Zug- (N ) und Querlasten (V );
zul
zul
Oberfläche²¥ der Schraube Verankerung- Bauteildicke drehmoment minimale Achs- (s min ) und Randabstände (c min )
stiefe bei reduzierten Lasten
h ef h min T inst N ³ˆ V ³ˆ s ³ˆ c ³ˆ
min
zul
min
zul
Typ [mm] [mm] [Nm] [kN] [kN] [mm] [mm]
TA M6 gvz 8.8 40 100 10 3,6 3,3 80 50
TA M8 gvz 8.8 45 100 20 5,7 6,7 90 60
TA M10 gvz 8.8 55 110 40 9,5 11,0 110 70
TA M12 gvz 8.8 70 140 75 11,9 17,0 160 120
¹ˆ Bemessung gemäß EN 1992-4:2018 (für statische und quasi-statische Belastungen). Es sind die in der Bewertung geregelten Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicher -
heitsbeiwert der Einwirkung von γ = 1,4 berücksichtigt. Als Einzeldübel gilt z. B. ein Dübel mit einem Achsabstand s ≥ 3 x h und einem Randabstand c ≥ 1,5 x h . Exakte Daten siehe ETA.
ef
F
ef
²ˆ Technische Angaben zur Stahlgüte und Varianten siehe ETA.
³ˆ Bei Kombinationen von Zug- und Querlasten, Biegemomenten sowie reduzierten bzw. minimalen Achs- und Randabständen (Dübelgruppen) ist eine Bemessung unter Beachtung der
gesamten ETA und des Bemessungsverfahrens der EN 1992-4:2018 notwendig. Wir empfehlen die Anwendung unseres Ankerbemessung-Programms C-FIX.
