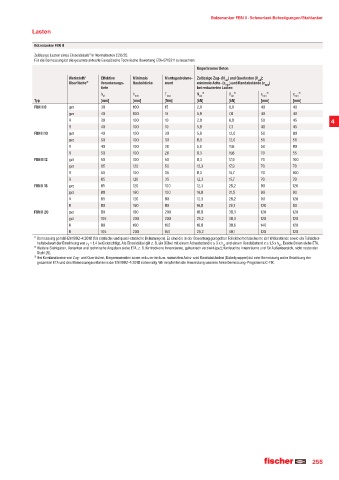

Bolzenanker FBN II · Schwerlast-Befestigungen/Stahlanker

                  Lasten

                   Bolzenanker FBN II
                   Zulässige Lasten eines Einzeldübels¹ˆ in Normalbeton C20/25.
                   Für die Bemessung ist die gesamte aktuelle Europäische Technische Bewertung ETA-07/0211 zu beachten.
                                                                            Ungerissener Beton
                               Werkstoff/   Effektive    Minimale   Montagedrehmo-  Zulässige Zug- (N ) und Querlasten (V );
                                                                                                 zul
                                                                                      zul
                               Oberfläche²¥  Verankerungs-  Bauteildicke  ment  minimale Achs- (s min ) und Randabstände (c min )
                                          tiefe                             bei reduzierten Lasten
                                          h ef        h min      T inst     N ³ˆ       V ³ˆ        s ³ˆ       c ³ˆ
                                                                             zul
                                                                                                   min
                                                                                                              min
                                                                                        zul
                   Typ                    [mm]        [mm]       [Nm]       [kN]       [kN]        [mm]       [mm]
                   FBN II 8    gvz        30          100        15         2,9        6,9         40         40
                               gvz        40          100        15         5,9        7,6         40         40
                               R          30          100        10         2,9        6,9         50         45           4
                               R          40          100        10         5,9        7,3         40         45
                   FBN II 10   gvz        40          100        30         5,9        12,0        50         80
                               gvz        50          100        30         8,3        12,0        50         50
                               R          40          100        20         5,9        11,6        50         80
                               R          50          100        20         8,3        11,6        70         55
                   FBN II 12   gvz        50          100        50         8,3        17,9        70         100
                               gvz        65          120        50         12,3       17,9       70          70
                               R          50          100        35         8,3        15,7       70          100
                               R          65          120        35         12,3       15,7       70          70
                   FBN II 16   gvz        65          120        100        12,3       28,2       90          120
                               gvz        80          160        100        16,8       31,5       90          90
                               R          65          120        80         12,3       28,2       90          120
                               R          80          160        80         16,8       29,1       120         80
                   FBN II 20   gvz        80          160        200        16,8       38,3       120         120
                               gvz        105         200        200        25,2       38,3       120         120
                               R          80          160        150        16,8       38,6       140         120
                               R          105         200        150        25,2       49,1       120         120
                   ¹ˆ Bemessung gemäß EN 1992-4:2018 (für statische und quasi-statische Belastungen). Es sind die in der Bewertung geregelten Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicher -
                    heitsbeiwert der Einwirkung von γ  = 1,4 berücksichtigt. Als Einzeldübel gilt z. B. ein Dübel mit einem Achsabstand s ≥ 3 x h  und einem Randabstand c ≥ 1,5 x h . Exakte Daten siehe ETA.
                                                                                                         ef
                                                                                     ef
                                      F
                   ²ˆ Weitere Stahlgüten, Varianten und technische Angaben siehe ETA, z. B. für trockene Innenräume, galvanisch verzinkt (gvz); für feuchte Innenräume und für Außenbereich, nicht rostender
                    Stahl (R).
                   ³ˆ Bei Kombinationen von Zug- und Querlasten, Biegemomenten sowie reduzierten bzw. minimalen Achs- und Randabständen (Dübelgruppen) ist eine Bemessung unter Beachtung der
                    gesamten ETA und des Bemessungsverfahrens der EN 1992-4:2018 notwendig. Wir empfehlen die Anwendung unseres Ankerbemessung-Programms C-FIX.
