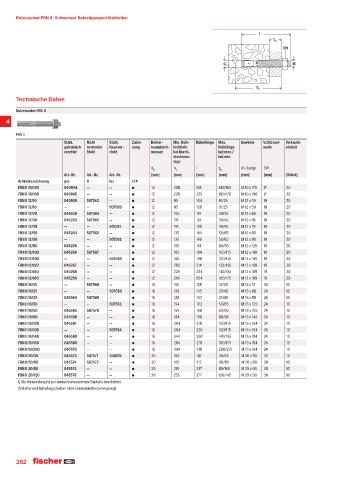

Bolzenanker FBN II · Schwerlast-Befestigungen/Stahlanker

l
t
fix
SW

d M
0

h 2

Technische Daten
Bolzenanker FBN II

4

FBN II
Stahl, Nicht Stahl, Zulas- Bohrer- Min. Bohr- Dübellänge Max. Gewinde Schlüssel- Verkaufs-
galvanisch rostender feuerver- sung nenndurch- lochtiefe Nutzlänge weite einheit
verzinkt Stahl zinkt messer bei Durch- hef,max./
steckmon- hef,min.
tage
d h l t Ø x Länge SW
0 2 fix
Art.-Nr. Art.-Nr. Art.-Nr. [mm] [mm] [mm] [mm] [mm] [mm] [Stück]
Artikelbezeichnung gvz R fvz ETA
FBN II 10/140 040944 — — 10 208 215 140/150 M 10 x 176 17 20
FBN II 10/160 040945 — — 10 228 235 160/170 M 10 x 196 17 20
FBN II 12/10 040950 507563 — 12 95 104 10/25 M 12 x 59 19 20
FBN II 12/10 — — 507589 12 95 106 10/25 M 12 x 59 19 20
FBN II 12/20 044558 507564 — 12 105 114 20/35 M 12 x 69 19 20
FBN II 12/30 045263 507565 — 12 115 124 30/45 M 12 x 79 19 20
FBN II 12/30 — — 507591 12 115 126 30/45 M 12 x 79 19 20
FBN II 12/50 045264 507566 — 12 135 144 50/65 M 12 x 99 19 20
FBN II 12/50 — — 507592 12 135 146 50/65 M 12 x 99 19 20
FBN II 12/80 045265 — — 12 165 174 80/95 M 12 x 129 19 20
FBN II 12/100 045266 507567 — 12 185 194 100/115 M 12 x 149 19 20
FBN II 12/100 — — 507596 12 185 196 100/115 M 12 x 149 19 20
FBN II 12/120 045267 — — 12 205 214 120/135 M 12 x 169 19 20
FBN II 12/140 045268 — — 12 225 234 140/155 M 12 x 189 19 20
FBN II 12/160 045269 — — 12 245 254 160/175 M 12 x 189 19 20
FBN II 16/10 — 507568 — 16 114 128 10/25 M 16 x 74 24 10
FBN II 16/25 — — 507598 16 129 145 25/40 M 16 x 89 24 10
FBN II 16/25 045564 507569 — 16 129 143 25/40 M 16 x 89 24 10
FBN II 16/50 — — 507553 16 154 170 50/65 M 16 x 105 24 10
FBN II 16/50 045565 507570 — 16 154 168 50/65 M 16 x 105 24 10
FBN II 16/80 045566 — — 16 184 198 80/95 M 16 x 144 24 10
FBN II 16/100 045567 — — 16 204 218 100/115 M 16 x 164 24 10
FBN II 16/100 — — 507554 16 204 220 100/115 M 16 x 164 24 10
FBN II 16/140 045568 — — 16 244 258 140/155 M 16 x 184 24 10
FBN II 16/160 045569 — — 16 264 278 160/175 M 16 x 184 24 10
FBN II 16/200 045570 — — 16 304 318 200/215 M 16 x 184 24 10
FBN II 20/30 045573 507571 508015 20 165 187 30/55 M 20 x 90 30 10
FBN II 20/60 045574 507572 — 20 195 217 60/85 M 20 x 90 30 10
FBN II 20/80 045575 — — 20 215 237 80/105 M 20 x 90 30 10
FBN II 20/120 045576 — — 20 255 277 120/145 M 20 x 90 30 10
1) Die Verwendung ist auf statisch unbestimmte Bauteile beschränkt.
2) Mutter und Unterlegscheiben nicht vormontiert/lose beigelegt
