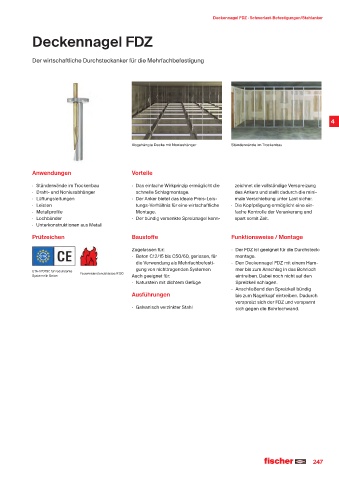

Page 247 - fischer Hauptkatalog Befestigungstechnik

Deckennagel FDZ · Schwerlast-Befestigungen/Stahlanker

Deckennagel FDZeckennagel FDZ
D

Der wirtschaftliche Durchsteckanker für die Mehrfachbefestigung

4

Abgehängte Decke mit Noniushänger Ständerwände im Trockenbau

Anwendungen Vorteile

· Ständerwände im Trockenbau · Das einfache Wirkprinzip ermöglicht die zeichnet die vollständige Verspreizung
· Draht- und Noniusabhänger schnelle Schlagmontage. des Ankers und stellt dadurch die mini-
· Lüftungsleitungen · Der Anker bietet das ideale Preis-Leis- male Verschiebung unter Last sicher.
· Leisten tungs-Verhältnis für eine wirtschaftliche · Die Kopfprägung ermöglicht eine ein-
· Metallprofile Montage. fache Kontrolle der Verankerung und
· Lochbänder · Der bündig versenkte Spreiznagel kenn- spart somit Zeit.
· Unterkonstruktionen aus Metall
Prüfzeichen Baustoffe Funktionsweise / Montage

Zugelassen für: · Der FDZ ist geeignet für die Durchsteck-
· Beton C12/15 bis C50/60, gerissen, für montage.
die Verwendung als Mehrfachbefesti- · Den Deckennagel FDZ mit einem Ham-
gung von nichttragenden Systemen mer bis zum Anschlag in das Bohrloch
ETA-17/0737, für redundante
Feuerwiderstandsklasse R120
Systeme in Beton Auch geeignet für: eintreiben. Dabei noch nicht auf den
· Naturstein mit dichtem Gefüge Spreizkeil schlagen.
· Anschließend den Spreizkeil bündig
Ausführungen bis zum Nagelkopf eintreiben. Dadurch
verspreizt sich der FDZ und verspannt
· Galvanisch verzinkter Stahl sich gegen die Bohrlochwand.

247
