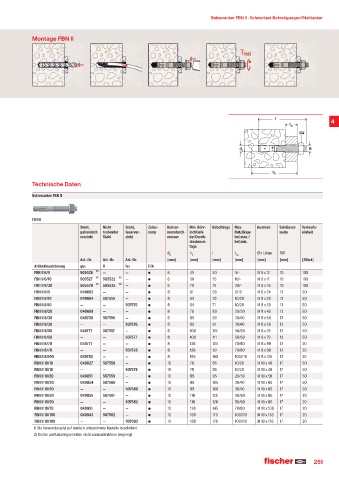

P. 251
Bolzenanker FBN II · Schwerlast-Befestigungen/Stahlanker
Montage FBN II
l
t 4
fix
SW
d M
0
h 2
Technische Daten
Bolzenanker FBN II
FBN II
Stahl, Nicht Stahl, Zulas- Bohrer- Min. Bohr- Dübellänge Max. Gewinde Schlüssel- Verkaufs-
galvanisch rostender feuerver- sung nenndurch- lochtiefe Nutzlänge weite einheit
verzinkt Stahl zinkt messer bei Durch- hef,max./
steckmon- hef,min.
tage
d h l t Ø x Länge SW
0 2 fix
Art.-Nr. Art.-Nr. Art.-Nr. [mm] [mm] [mm] [mm] [mm] [mm] [Stück]
Artikelbezeichnung gvz R fvz ETA
FBN II 6/5 505526 ¹² — — 6 45 50 5/- M 6 x 12 10 100
FBN II 6/10 505527 ¹² 505532 ¹² — 6 50 55 10/- M 6 x 17 10 100
FBN II 6/30 505528 ¹² 505535 ¹² — 6 70 75 30/- M 6 x 35 10 100
FBN II 8/5 040662 — — 8 61 65 5/15 M 8 x 34 13 50
FBN II 8/10 040664 507555 — 8 66 70 10/20 M 8 x 39 13 50
FBN II 8/10 — — 507575 8 66 71 10/20 M 8 x 39 13 50
FBN II 8/20 040669 — — 8 76 80 20/30 M 8 x 49 13 50
FBN II 8/30 040700 507556 — 8 86 90 30/40 M 8 x 59 13 50
FBN II 8/30 — — 507576 8 86 91 30/40 M 8 x 59 13 50
FBN II 8/50 040771 507557 — 8 106 110 50/60 M 8 x 79 13 50
FBN II 8/50 — — 507577 8 106 111 50/60 M 8 x 79 13 50
FBN II 8/70 040777 — — 8 126 130 70/80 M 8 x 99 13 20
FBN II 8/70 — — 507578 8 126 131 70/80 M 8 x 99 13 20
FBN II 8/100 040783 — — 8 156 160 100/110 M 8 x 129 13 20
FBN II 10/10 040827 507558 — 10 78 85 10/20 M 10 x 46 17 50
FBN II 10/10 — — 507579 10 78 86 10/20 M 10 x 46 17 50
FBN II 10/20 040851 507559 — 10 88 95 20/30 M 10 x 56 17 50
FBN II 10/30 040854 507560 — 10 98 105 30/40 M 10 x 66 17 50
FBN II 10/30 — — 507580 10 98 106 30/40 M 10 x 66 17 50
FBN II 10/50 040855 507561 — 10 118 125 50/60 M 10 x 86 17 20
FBN II 10/50 — — 507582 10 118 126 50/60 M 10 x 86 17 20
FBN II 10/70 040931 — — 10 138 145 70/80 M 10 x 106 17 20
FBN II 10/100 040943 507562 — 10 168 175 100/110 M 10 x 136 17 20
FBN II 10/100 — — 507583 10 168 176 100/110 M 10 x 136 17 20
1) Die Verwendung ist auf statisch unbestimmte Bauteile beschränkt.
2) Mutter und Unterlegscheiben nicht vormontiert/lose beigelegt
