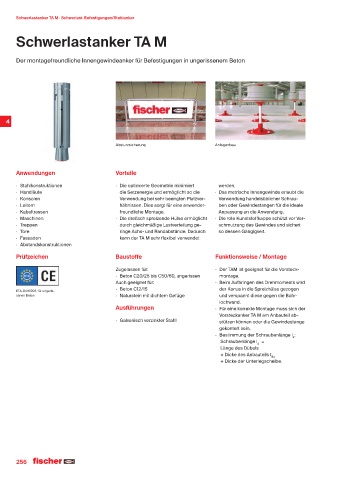

Schwerlastanker TA M · Schwerlast-Befestigungen/Stahlanker

Schwerlastanker TA Mchwerlastanker TA M
S

Der montagefreundliche Innengewindeanker für Befestigungen in ungerissenem Beton

4

Absturzsicherung Anlagenbau

Anwendungen Vorteile

· Stahlkonstruktionen · Die optimierte Geometrie minimiert werden.
· Handläufe die Setzenergie und ermöglicht so die · Das metrische Innengewinde erlaubt die
· Konsolen Verwendung bei sehr beengten Platzver- Verwendung handelsüblicher Schrau-
· Leitern hältnissen. Dies sorgt für eine anwender- ben oder Gewindestangen für die ideale
· Kabeltrassen freundliche Montage. Anpassung an die Anwendung.
· Maschinen · Die dreifach spreizende Hülse ermöglicht · Die rote Kunststoffkappe schützt vor Ver-
· Treppen durch gleichmäßige Lastverteilung ge- schmutzung des Gewindes und sichert
· Tore ringe Achs- und Randabstände. Dadurch so dessen Gängigkeit.
· Fassaden kann der TA M sehr flexibel verwendet
· Abstandskonstruktionen

Prüfzeichen Baustoffe Funktionsweise / Montage
Zugelassen für: · Der TAM ist geeignet für die Vorsteck-
· Beton C20/25 bis C50/60, ungerissen montage.
Auch geeignet für: · Beim Aufbringen des Drehmoments wird
· Beton C12/15 der Konus in die Spreizhülse gezogen
ETA-04/0003, für ungeris-
senen Beton · Naturstein mit dichtem Gefüge und verspannt diese gegen die Bohr-
lochwand.
Ausführungen · Für eine korrekte Montage muss sich der
Vorsteckanker TA M am Anbauteil ab-
· Galvanisch verzinkter Stahl stützen können oder die Gewindestange
gekontert sein.
· Bestimmung der Schraubenlänge l :
s
¡Schraubenlänge l ¡¡=
s
¡Länge des Dübels
¡+ Dicke des Anbauteils t
fix
¡+ Dicke der Unterlegscheibe.
