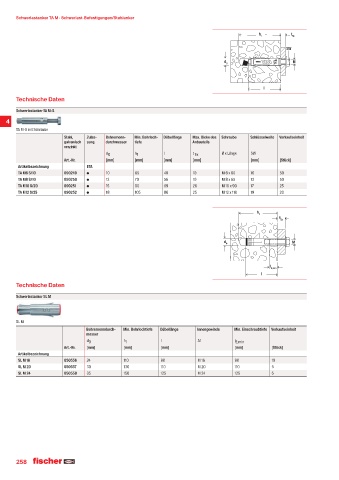

Page 258 - fischer Hauptkatalog Befestigungstechnik

Schwerlastanker TA M · Schwerlast-Befestigungen/Stahlanker

h 1 t fix

SW

d 0 M

l

Technische Daten
Schwerlastanker TA M-S

4
TA M-S mit Schraube
Stahl, Zulas- Bohrernenn- Min. Bohrloch- Dübellänge Max. Dicke des Schraube Schlüsselweite Verkaufseinheit
galvanisch sung durchmesser tiefe Anbauteils
verzinkt
d 0 h 1 l t fix Ø x Länge SW
Art.-Nr. [mm] [mm] [mm] [mm] [mm] [Stück]
Artikelbezeichnung ETA
TA M6 S/10 090249 10 65 49 10 M 6 x 60 10 50
TA M8 S/10 090250 12 70 56 10 M 8 x 65 13 50
TA M10 S/20 090251 15 90 69 20 M 10 x 90 17 25
TA M12 S/25 090252 18 105 86 25 M 12 x 110 19 20

h 1
t fix

d 0 M

l E,min
l

Technische Daten
Schwerlastanker SL M

SL M
Bohrernenndurch- Min. Bohrlochtiefe Dübellänge Innengewinde Min. Einschraubtiefe Verkaufseinheit
messer
d 0 h 1 l A1 l E,min
Art.-Nr. [mm] [mm] [mm] [mm] [Stück]
Artikelbezeichnung
SL M 16 050556 24 110 90 M 16 90 10
SL M 20 050557 30 130 110 M 20 110 5
SL M 24 050558 35 150 125 M 24 125 5

258
