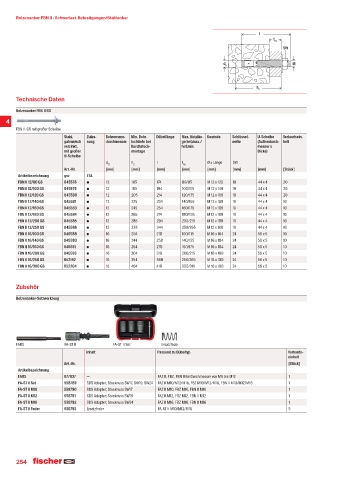

Page 254 - fischer Hauptkatalog Befestigungstechnik

Bolzenanker FBN II · Schwerlast-Befestigungen/Stahlanker

l
t
fix
SW

d M
0

h 2

Technische Daten
Bolzenanker FBN II GS

4
FBN II-GS mit großer Scheibe
Stahl, Zulas- Bohrernenn- Min. Bohr- Dübellänge Max. Nutzlän- Gewinde Schlüssel- U-Scheibe Verkaufsein-
galvanisch sung durchmesser lochtiefe bei ge hef,max./ weite (Außendurch- heit
verzinkt, Durchsteck- hef,min. messer x
mit großer montage Dicke)
U-Scheibe
d 0 h 2 l t fix Ø x Länge SW
Art.-Nr. [mm] [mm] [mm] [mm] [mm] [mm] [mm] [Stück]
Artikelbezeichnung gvz ETA
FBN II 12/80 GS 045578 12 165 174 80/95 M 12 x 129 19 44 x 4 20
FBN II 12/100 GS 045579 12 185 194 100/115 M 12 x 149 19 44 x 4 20
FBN II 12/120 GS 045580 12 205 214 120/135 M 12 x 169 19 44 x 4 20
FBN II 12/140 GS 045581 12 225 234 140/155 M 12 x 189 19 44 x 4 10
FBN II 12/160 GS 045583 12 245 254 160/175 M 12 x 189 19 44 x 4 10
FBN II 12/180 GS 045584 12 265 274 180/195 M 12 x 189 19 44 x 4 10
FBN II 12/200 GS 045585 12 285 294 200/215 M 12 x 189 19 44 x 4 10
FBN II 12/250 GS 045586 12 335 344 250/265 M 12 x 100 19 44 x 4 10
FBN II 16/100 GS 045588 16 204 218 100/115 M 16 x 164 24 56 x 5 10
FBN II 16/140 GS 045590 16 244 258 140/155 M 16 x 184 24 56 x 5 10
FBN II 16/160 GS 045591 16 264 278 160/175 M 16 x 184 24 56 x 5 10
FBN II 16/200 GS 045593 16 304 318 200/215 M 16 x 100 24 56 x 5 10
FBN II 16/250 GS 052192 16 354 368 250/265 M 16 x 100 24 56 x 5 10
FBN II 16/300 GS 052204 16 404 418 300/315 M 16 x 100 24 56 x 5 10

Zubehör

Bolzenanker-Setzwerkzeug

FABS FA-ST II FA-ST II Set Ersatzfeder
Inhalt Passend zu Dübeltyp Verkaufs-
einheit
Art.-Nr. [Stück]
Artikelbezeichnung
FABS 077937 — FAZ II, FBZ, FBN II für Durchmesser von M6 bis M12 1
FA-ST II Set 558789 SDS Adapter; Stecknuss SW17, SW19, SW24 FAZ II M10/M12/M16, FBZ M10/M12/M16, FBN II M10/M12/M16 1
FA-ST II M10 558790 SDS Adapter; Stecknuss SW17 FAZ II M10, FBZ M10, FBN II M10 1
FA-ST II M12 558791 SDS Adapter; Stecknuss SW19 FAZ II M12, FBZ M12, FBN II M12 1
FA-ST II M16 558792 SDS Adapter; Stecknuss SW24 FAZ II M16, FBZ M16, FBN II M16 1
FA-ST II Feder 558793 Ersatzfeder FA-ST II M10/M12/M16 5
