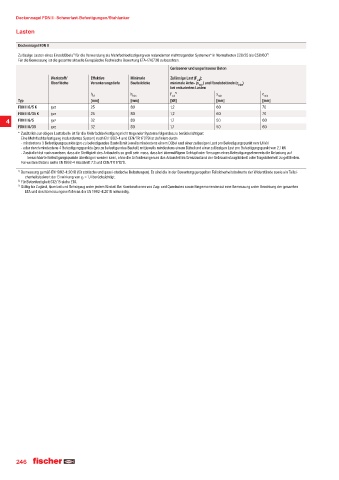

Page 246 - fischer Hauptkatalog Befestigungstechnik

Deckennagel FDN II · Schwerlast-Befestigungen/Stahlanker

Lasten

Deckennagel FDN II
Zulässige Lasten eines Einzeldübels¹ˆ für die Verwendung als Mehrfachbefestigung von redundanten nichttragenden Systemen* in Normalbeton C20/25 bis C50/60²ˆ.
Für die Bemessung ist die gesamte aktuelle Europäische Technische Bewertung ETA-17/0736 zu beachten.
Gerissener und ungerissener Beton
Werkstoff/ Effektive Minimale Zulässige Last (F );
zul
Oberfläche Verankerungstiefe Bauteildicke minimale Achs- (s min ) und Randabstände (c min )
bei reduzierten Lasten
h ef h min F ³ˆ s min c min
zul
Typ [mm] [mm] [kN] [mm] [mm]
FDN II 6/5 K gvz 25 80 1,2 60 70
FDN II 6/35 K gvz 25 80 1,2 60 70
FDN II 6/5 gvz 32 80 1,7 50 60
4
FDN II 6/35 gvz 32 80 1,7 50 60
* Zusätzlich zur obigen Lasttabelle ist für die Mehrfachbefestigung nicht tragender Systeme folgendes zu berücksichtigen:
Eine Mehrfachbefestigung (redundantes System) nach EN 1992-4 und CEN/TR 17079 ist definiert durch
- mindestens 3 Befestigungspunkte (pro zu befestigendes Bauteil) mit jeweils mindestens einem Dübel und einer zulässigen Last pro Befestigungspunkt von 1,4 kN
- oder durch mindestens 4 Befestigungspunkte (pro zu befestigendes Bauteil) mit jeweils mindestens einem Dübel und einer zulässigen Last pro Befestigungspunkt von 2,1 kN
- Zusätzlich ist nachzuweisen, dass die Steifigkeit des Anbauteils so groß sein muss, dass bei übermäßigem Schlupf oder Versagen eines Befestigungselements die Belastung auf
benachbarte Befestigungspunkte übertragen werden kann, ohne die Anforderungen an das Anbauteil im Grenzzustand der Gebrauchstauglichkeit oder Tragsicherheit zu gefährden.
Für weitere Details siehe EN 1992-4 Abschnitt 7.3 und CEN/TR 17079.
¹ˆ Bemessung gemäß EN 1992-4:2018 (für statische und quasi-statische Belastungen). Es sind die in der Bewertung geregelten Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsi-
cherheitsbeiwert der Einwirkung von γ = 1,4 berücksichtigt.
F
²ˆ Für Betonfestigkeit C12/15 siehe ETA.
³ˆ Gültig für Zuglast, Querlast und Schrägzug unter jedem Winkel. Bei Kombinationen von Zug- und Querlasten sowie Biegemomenten ist eine Bemessung unter Beachtung der gesamten
ETA und des Bemessungsverfahrens der EN 1992-4:2018 notwendig.
