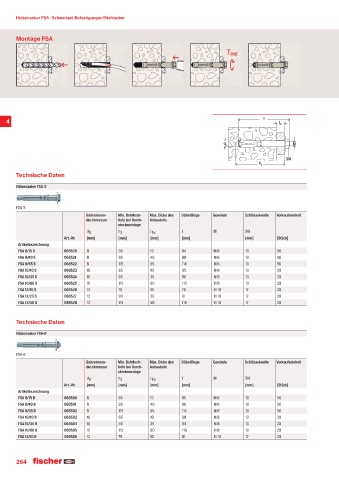

Page 264 - fischer Hauptkatalog Befestigungstechnik

Hülsenanker FSA · Schwerlast-Befestigungen/Stahlanker

Montage FSA

l
4 t
fix

d M
0
SW
h
2
Technische Daten
Hülsenanker FSA-S

FSA-S
Bohrernenn- Min. Bohrloch- Max. Dicke des Dübellänge Gewinde Schlüsselweite Verkaufseinheit
durchmesser tiefe bei Durch- Anbauteils
steckmontage
d 0 h 2 t fix l M SW
Art.-Nr. [mm] [mm] [mm] [mm] [mm] [Stück]
Artikelbezeichnung
FSA 8/15 S 068520 8 65 15 64 M 6 10 50
FSA 8/40 S 068521 8 90 40 89 M 6 10 50
FSA 8/65 S 068522 8 115 65 114 M 6 10 50
FSA 10/10 S 068523 10 65 10 65 M 8 13 20
FSA 10/35 S 068524 10 90 35 90 M 8 13 20
FSA 10/60 S 068525 10 115 60 115 M 8 13 20
FSA 12/10 S 068526 12 75 10 76 M 10 17 20
FSA 12/25 S 068527 12 90 25 91 M 10 17 20
FSA 12/50 S 068528 12 115 50 116 M 10 17 20

Technische Daten
Hülsenanker FSA-B

FSA-B
Bohrernenn- Min. Bohrloch- Max. Dicke des Dübellänge Gewinde Schlüsselweite Verkaufseinheit
durchmesser tiefe bei Durch- Anbauteils
steckmontage
d 0 h 2 t fix l M SW
Art.-Nr. [mm] [mm] [mm] [mm] [mm] [Stück]
Artikelbezeichnung
FSA 8/15 B 068500 8 65 15 65 M 6 10 50
FSA 8/40 B 068501 8 90 40 90 M 6 10 50
FSA 8/65 B 068502 8 115 65 115 M 6 10 50
FSA 10/10 B 068503 10 65 10 69 M 8 13 20
FSA 10/35 B 068504 10 90 35 94 M 8 13 20
FSA 10/60 B 068505 10 115 60 119 M 8 13 20
FSA 12/10 B 068506 12 75 10 81 M 10 17 20

264
