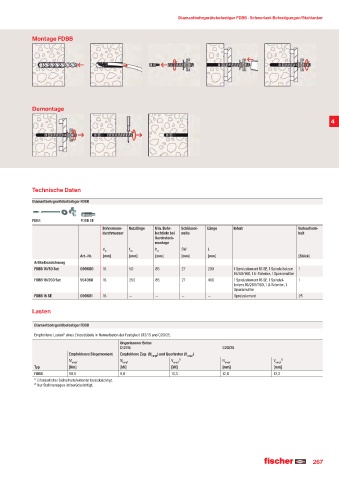

Page 267 - fischer Hauptkatalog Befestigungstechnik

Diamantbohrgerätebefestiger FDBB · Schwerlast-Befestigungen/Stahlanker

Montage FDBB

Demontage

4

Technische Daten
Diamantbohrgerätebefestiger FDBB

FDBB FDBB SE
Bohrernenn- Nutzlänge Min. Bohr- Schlüssel- Länge Inhalt Verkaufsein-
durchmesser lochtiefe bei weite heit
Durchsteck-
montage
d 0 t fix h 2 SW L
Art.-Nr. [mm] [mm] [mm] [mm] [mm] [Stück]
Artikelbezeichnung
FDBB 16/50 Set 090680 16 50 85 27 200 1 Spreizelement 16 SE, 1 Spindelbolzen 1
16/50/160, 1 U-Scheibe, 1 Spannmutter
FDBB 16/250 Set 554060 16 250 85 27 400 1 Spreizelement 16 SE, 1 Spindel- 1
bolzen 16/260/360, 1 U-Scheibe, 1
Spannmutter
FDBB 16 SE 090681 16 — — — — Spreizelement 25

Lasten
Diamantbohrgerätbefestiger FDBB

Empfohlene Lasten¹ˆ eines Einzeldübels in Normalbeton der Festigkeit C12/15 und C20/25.
Ungerissener Beton
C12/15 C20/25
Empfohlenes Biegemoment Empfohlene Zug- (N empf ) und Querlasten (V empf )
M N V ²ˆ N V ²ˆ
empf empf empf empf empf
Typ [Nm] [kN] [kN] [mm] [mm]
FDBB 98,0 9,0 13,3 12,0 13,3
¹ˆ Erforderlicher Sicherheitsfaktor ist berücksichtigt.
²ˆ Nur Stahlversagen ist berücksichtigt.
