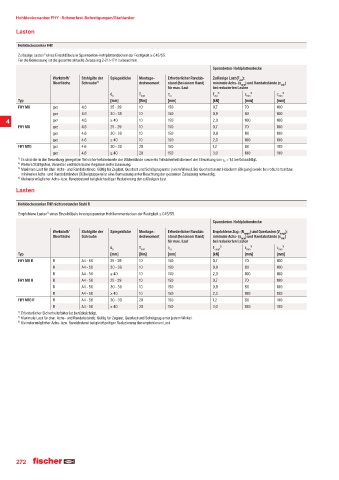

Page 272 - fischer Hauptkatalog Befestigungstechnik

Hohldeckenanker FHY · Schwerlast-Befestigungen/Stahlanker

Lasten

Hohldeckenanker FHY
Zulässige Lasten¹ˆ eines Einzeldübels in Spannbeton-Hohlplattendecken der Festigkeit ≥ C45/55.
Für die Bemessung ist die gesamte aktuelle Zulassung Z-21.1-1711 zu beachten.
Spannbeton-Hohlplattendecke
Werkstoff/ Stahlgüte der Spiegeldicke Montage- Erforderlicher Randab- Zulässige Last (F );
zul
Oberfläche Schraube²¥ drehmoment stand (bei einem Rand) minimale Achs- (s min ) und Randabstände (c min )
für max. Last bei reduzierten Lasten
d b T inst c cr F ³ˆ s ¯ˆ c ¯ˆ
min
min
zul
Typ [mm] [Nm] [mm] [kN] [mm] [mm]
FHY M6 gvz 4.6 25 - 29 10 150 0,7 70 100
gvz 4.6 30 - 39 10 150 0,9 80 100
gvz 4.6 ≥ 40 10 150 2,0 100 100
4
FHY M8 gvz 4.6 25 - 29 10 150 0,7 70 100
gvz 4.6 30 - 39 10 150 0,9 80 100
gvz 4.6 ≥ 40 10 150 2,0 100 100
FHY M10 gvz 4.6 30 - 39 20 150 1,2 80 100
gvz 4.6 ≥ 40 20 150 3,0 100 100
¹ˆ Es sind die in der Bewertung geregelten Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicherheitsbeiwert der Einwirkung von γ = 1,4 berücksichtigt.
F
²ˆ Weitere Stahlgüten, Varianten und technische Angaben siehe Zulassung.
³ˆ Maximale Last für char. Achs- und Randabstände. Gültig für Zuglast, Querlast und Schrägzug unter jedem Winkel. Bei Querlasten mit Hebelarm (Biegung) sowie bei reduzierten bzw.
minimalen Achs- und Randabständen (Dübelgruppen) ist eine Bemessung unter Beachtung der gesamten Zulassung notwendig.
¯ˆ Kleinster möglicher Achs- bzw. Randabstand bei gleichzeitiger Reduzierung der zulässigen Last.
Lasten

Hohldeckenanker FHY nicht rostender Stahl R
Empfohlene Lasten¹ˆ eines Einzeldübels in vorgespannten Hohlkammerdecken der Festigkeit ≥ C45/55.
Spannbeton-Hohlplattendecke
Werkstoff/ Stahlgüte der Spiegeldicke Montage- Erforderlicher Randab- Empfohlene Zug- (N empf ) und Querlasten (V empf );
Oberfläche Schraube drehmoment stand (bei einem Rand) minimale Achs- (s min ) und Randabstände (c min )
für max. Last bei reduzierten Lasten
d b T inst c cr F empf ²ˆ s ³ˆ c ³ˆ
min
min
Typ [mm] [Nm] [mm] [kN] [mm] [mm]
FHY M6 R R A4 - 50 25 - 29 10 150 0,7 70 100
R A4 - 50 30 - 39 10 150 0,9 80 100
R A4 - 50 ≥ 40 10 150 2,0 100 100
FHY M8 R R A4 - 50 25 - 29 10 150 0,7 70 100
R A4 - 50 30 - 39 10 150 0,9 80 100
R A4 - 50 ≥ 40 10 150 2,0 100 100
FHY M10 R R A4 - 50 30 - 39 20 150 1,2 80 100
R A4 - 50 ≥ 40 20 150 3,0 100 100
¹ˆ Erforderlicher Sicherheitsfaktor ist berücksichtigt.
²ˆ Maximale Last für char. Achs- und Randabstände. Gültig für Zuglast, Querlast und Schrägzug unter jedem Winkel.
³ˆ Kleinster möglicher Achs- bzw. Randabstand bei gleichzeitiger Reduzierung der empfohlenen Last.
