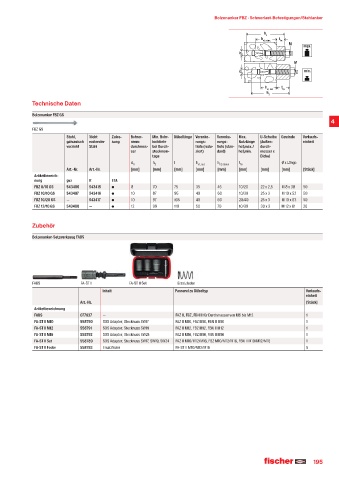

Page 195 - fischer Hauptkatalog Befestigungstechnik

Bolzenanker FBZ · Schwerlast-Befestigungen/Stahlanker

Technische Daten
Bolzenanker FBZ GS
4
FBZ GS
Stahl, Nicht Zulas- Bohrer- Min. Bohr- Dübellänge Veranke- Veranke- Max. U-Scheibe Gewinde Verkaufs-
galvanisch rostender sung nenn- lochtiefe rungs- rungs- Nutzlänge (Außen- einheit
verzinkt Stahl durchmes- bei Durch- tiefe—(redu- tiefe—(stan- hef,max./ durch-
ser steckmon- ziert) dard) hef,min. messer x
tage Dicke)
d 0 h 2 l h ef, red. h ef, stand. t fix Ø x Länge
Art.-Nr. Art.-Nr. [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [Stück]
Artikelbezeich-
nung gvz R ETA
FBZ 8/10 GS 543406 543415 8 70 75 35 45 10/20 22 x 2,5 M 8 x 38 50
FBZ 10/10 GS 543407 543416 10 87 95 40 60 10/30 25 x 3 M 10 x 53 50
FBZ 10/20 GS — 543417 10 97 105 40 60 20/40 25 x 3 M 10 x 63 50
FBZ 12/10 GS 543408 — 12 99 110 50 70 10/30 30 x 3 M 12 x 61 20

Zubehör
Bolzenanker-Setzwerkzeug FABS

FABS FA-ST II FA-ST II Set Ersatzfeder
Inhalt Passend zu Dübeltyp Verkaufs-
einheit
Art.-Nr. [Stück]
Artikelbezeichnung
FABS 077937 — FAZ II, FBZ, FBN II für Durchmesser von M6 bis M12 1
FA-ST II M10 558790 SDS Adapter; Stecknuss SW17 FAZ II M10, FBZ M10, FBN II M10 1
FA-ST II M12 558791 SDS Adapter; Stecknuss SW19 FAZ II M12, FBZ M12, FBN II M12 1
FA-ST II M16 558792 SDS Adapter; Stecknuss SW24 FAZ II M16, FBZ M16, FBN II M16 1
FA-ST II Set 558789 SDS Adapter; Stecknuss SW17, SW19, SW24 FAZ II M10/M12/M16, FBZ M10/M12/M16, FBN II M10/M12/M16 1
FA-ST II Feder 558793 Ersatzfeder FA-ST II M10/M12/M16 5

195
