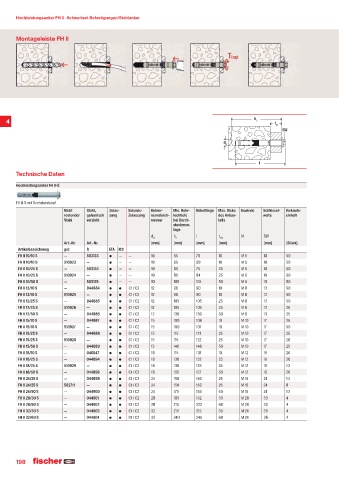

Hochleistungsanker FH II · Schwerlast-Befestigungen/Stahlanker

Montageleiste FH II

h
4 2 t
fix
SW
d 0

l

Technische Daten
Hochleistungsanker FH II-S

FH II-S mit Sechskantkopf
Nicht Stahl, Zulas- Seismic- Bohrer- Min. Bohr- Dübellänge Max. Dicke Gewinde Schlüssel- Verkaufs-
rostender galvanisch sung Zulassung nenndurch- lochtiefe des Anbau- weite einheit
Stahl verzinkt messer bei Durch- teils
steckmon-
tage
d 0 h 2 l t fix M SW
Art.-Nr. Art.-Nr. [mm] [mm] [mm] [mm] [mm] [Stück]
Artikelbezeichnung gvz R ETA ICC
FH II 10/10 S — 503133 — — 10 65 70 10 M 6 10 50
FH II 10/10 S 510923 — — — 10 65 69 10 M 6 10 50
FH II 10/25 S — 503134 — — 10 80 75 25 M 6 10 50
FH II 10/25 S 510924 — — — 10 80 84 25 M 6 10 50
FH II 10/50 S — 503135 — — 10 105 110 50 M 6 10 50
FH II 12/10 S — 044884 C1 / C2 12 90 90 10 M 8 13 50
FH II 12/10 S 510925 — C1 / C2 12 90 90 10 M 8 13 50
FH II 12/25 S — 044885 C1 / C2 12 105 105 25 M 8 13 50
FH II 12/25 S 510926 — C1 / C2 12 105 105 25 M 8 13 20
FH II 12/50 S — 044886 C1 / C2 12 130 130 50 M 8 13 25
FH II 15/10 S — 044887 C1 / C2 15 100 106 10 M 10 17 25
FH II 15/10 S 510927 — C1 / C2 15 100 107 10 M 10 17 50
FH II 15/25 S — 044888 C1 / C2 15 115 121 25 M 10 17 25
FH II 15/25 S 510928 — C1 / C2 15 115 122 25 M 10 17 20
FH II 15/50 S — 044889 C1 / C2 15 140 146 50 M 10 17 25
FH II 18/10 S — 046847 C1 / C2 18 115 118 10 M 12 19 20
FH II 18/25 S — 044894 C1 / C2 18 130 132 25 M 12 19 20
FH II 18/25 S 510929 — C1 / C2 18 130 133 25 M 12 19 10
FH II 18/50 S — 044896 C1 / C2 18 155 157 50 M 12 19 20
FH II 24/25 S — 044898 C1 / C2 24 150 160 25 M 16 24 10
FH II 24/25 S 502711 — C1 / C2 24 150 160 25 M 16 24 8
FH II 24/50 S — 044900 C1 / C2 24 175 185 50 M 16 24 10
FH II 28/30 S — 044901 C1 / C2 28 185 192 30 M 20 30 4
FH II 28/60 S — 044902 C1 / C2 28 215 222 60 M 20 30 4
FH II 32/30 S — 044903 C1 / C2 32 210 215 30 M 24 36 4
FH II 32/60 S — 044904 C1 / C2 32 240 245 60 M 24 36 4
