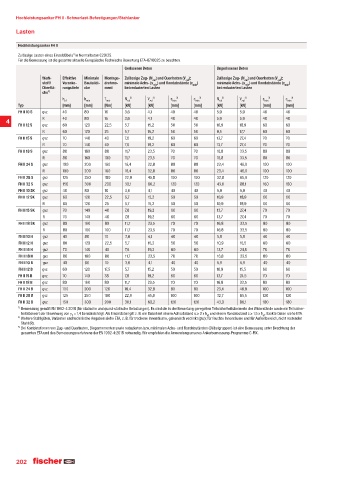

Page 202 - fischer Hauptkatalog Befestigungstechnik
P. 202
Hochleistungsanker FH II · Schwerlast-Befestigungen/Stahlanker
Lasten
Hochleistungsanker FH II
Zulässige Lasten eines Einzeldübels¹ in Normalbeton C20/25.
Für die Bemessung ist die gesamte aktuelle Europäische Technische Bewertung ETA-07/0025 zu beachten.
Gerissener Beton Ungerissener Beton
Werk- Effektive Minimale Montage- Zulässige Zug- (N ) und Querlasten (V ); Zulässige Zug- (N ) und Querlasten (V );
zul
zul
zul
zul
stoff/ Veranke- Bauteildi- drehmo- minimale Achs- (s min ) und Randabstände (c min ) minimale Achs- (s min ) und Randabstände (c min )
Oberflä- rungstiefe cke ment bei reduzierten Lasten bei reduzierten Lasten
che²¥
h h T N ³ V ³ s ³ c ³ N ³ V ³ s ³ c ³
ef min inst zul zul min min zul zul min min
Typ [mm] [mm] [Nm] [kN] [kN] [mm] [mm] [kN] [kN] [mm] [mm]
FH II 10 S gvz 40 80 10 3,6 4,1 40 40 5,9 5,9 40 40
R 40 80 15 3,6 4,1 40 40 5,9 5,9 40 40
4
FH II 12 S gvz 60 120 22,5 5,7 15,2 50 50 10,9 18,9 60 60
R 60 120 25 5,7 15,2 50 50 9,5 17,7 60 60
FH II 15 S gvz 70 140 40 7,6 19,2 60 60 13,7 27,4 70 70
R 70 140 40 7,6 19,2 60 60 13,7 27,4 70 70
FH II 18 S gvz 80 160 80 11,7 23,5 70 70 16,8 33,5 80 80
R 80 160 100 11,7 23,5 70 70 16,8 33,5 80 80
FH II 24 S gvz 100 200 160 16,4 32,8 80 80 23,4 46,9 100 100
R 100 200 160 16,4 32,8 80 80 23,4 46,9 100 100
FH II 28 S gvz 125 250 180 22,9 45,8 100 100 32,8 65,9 120 120
FH II 32 S gvz 150 300 200 30,1 60,2 120 120 43,0 86,1 160 180
FH II 10 SK gvz 40 80 10 3,6 4,1 40 40 5,9 5,9 40 40
FH II 12 SK gvz 60 120 22,5 5,7 15,2 50 50 10,9 18,9 60 60
R 60 120 25 5,7 15,2 50 50 10,9 18,9 60 60
FH II 15 SK gvz 70 140 40 7,6 19,2 60 60 13,7 27,4 70 70
R 70 140 40 7,6 19,2 60 60 13,7 27,4 70 70
FH II 18 SK gvz 80 160 80 11,7 23,5 70 70 16,8 33,5 80 80
R 80 160 100 11,7 23,5 70 70 16,8 33,5 80 80
FH II 10 H gvz 40 80 10 3,6 4,1 40 40 5,9 5,9 40 40
FH II 12 H gvz 60 120 22,5 5,7 15,2 50 50 10,9 15,5 60 60
FH II 15 H gvz 70 140 40 7,6 19,2 60 60 13,7 24,5 70 70
FH II 18 H gvz 80 160 80 11,7 23,5 70 70 16,8 33,5 80 80
FH II 10 B gvz 40 80 10 3,6 4,1 40 40 5,9 5,9 40 40
FH II 12 B gvz 60 120 17,5 5,7 15,2 50 50 10,9 15,5 60 60
FH II 15 B gvz 70 140 38 7,6 19,2 60 60 13,7 24,5 70 70
FH II 18 B gvz 80 160 80 11,7 23,5 70 70 16,8 33,5 80 80
FH II 24 B gvz 100 200 120 16,4 32,8 80 80 23,4 46,9 100 100
FH II 28 B gvz 125 250 180 22,9 45,8 100 100 32,7 65,5 120 120
FH II 32 B gvz 150 300 200 30,1 60,2 120 120 43,0 86,1 160 180
¹ Bemessung gemäß EN 1992-4:2018 (für statische und quasi-statische Belastungen). Es sind die in der Bewertung geregelten Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicher -
heitsbeiwert der Einwirkung von γ = 1,4 berücksichtigt. Als Einzeldübel gilt z. B. ein Dübel mit einem Achsabstand s ≥ 3 x h und einem Randabstand c ≥ 1,5 x h . Exakte Daten siehe ETA.
ef
F
ef
² Weitere Stahlgüten, Varianten und technische Angaben siehe ETA, z. B. für trockene Innenräume, galvanisch verzinkt (gvz); für feuchte Innenräume und für Außenbereich, nicht rostender
Stahl (R).
³ Bei Kombinationen von Zug- und Querlasten, Biegemomenten sowie reduzierten bzw. minimalen Achs- und Randabständen (Dübelgruppen) ist eine Bemessung unter Beachtung der
gesamten ETA und des Bemessungsverfahrens der EN 1992-4:2018 notwendig. Wir empfehlen die Anwendung unseres Ankerbemessung-Programms C-FIX.
