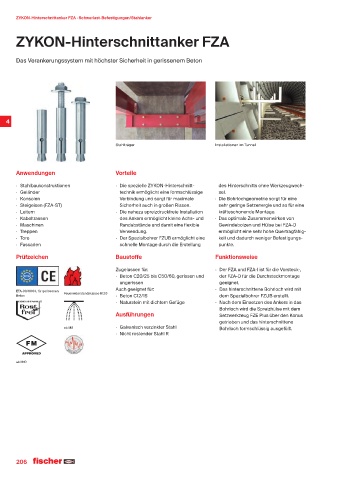

Page 206 - fischer Hauptkatalog Befestigungstechnik

ZYKON-Hinterschnittanker FZA · Schwerlast-Befestigungen/Stahlanker

ZYK
ZYKON-Hinterschnittanker FZAON-Hinterschnittanker FZA

Das Verankerungssystem mit höchster Sicherheit in gerissenem Beton

4

Stahlträger Installationen im Tunnel

Anwendungen Vorteile

· Stahlbaukonstruktionen · Die spezielle ZYKON-Hinterschnitt- des Hinterschnitts ohne Werkzeugwech-
· Geländer technik ermöglicht eine formschlüssige sel.
· Konsolen Verbindung und sorgt für maximale · Die Bohrlochgeometrie sorgt für eine
· Steigeisen (FZA-ST) Sicherheit auch in großen Rissen. sehr geringe Setzenergie und so für eine
· Leitern · Die nahezu spreizdruckfreie Installation kräfteschonende Montage.
· Kabeltrassen des Ankers ermöglicht kleine Achs- und · Das optimale Zusammenwirken von
· Maschinen Randabstände und damit eine flexible Gewindebolzen und Hülse bei FZA-D
· Treppen Verwendung. ermöglicht eine sehr hohe Quertragfähig-
· Tore · Der Spezialbohrer FZUB ermöglicht eine keit und dadurch weniger Befestigungs-
· Fassaden schnelle Montage durch die Erstellung punkte.

Prüfzeichen Baustoffe Funktionsweise
Zugelassen für: · Der FZA und FZA-I ist für die Vorsteck-,
· Beton C20/25 bis C50/60, gerissen und der FZA-D für die Durchsteckmontage
ungerissen geeignet.
Auch geeignet für: · Das hinterschnittene Bohrloch wird mit
ETA-98/0004, für gerissenen
Feuerwiderstandsklasse R120
Beton · Beton C12/15 dem Spezialbohrer FZUB erstellt.
· Naturstein mit dichtem Gefüge · Nach dem Einsetzen des Ankers in das
Bohrloch wird die Spreizhülse mit dem
Ausführungen Setzwerkzeug FZE Plus über den Konus
getrieben und das hinterschnittene
ab M8 · Galvanisch verzinkter Stahl Bohrloch formschlüssig ausgefüllt.
· Nicht rostender Stahl R

ab M10
