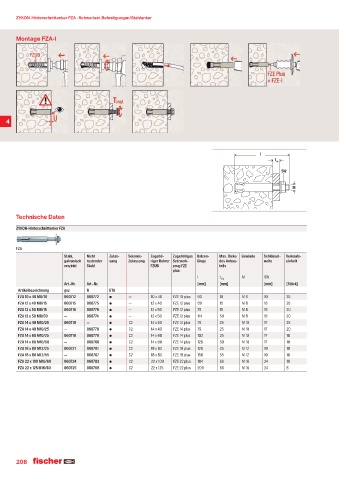

Page 208 - fischer Hauptkatalog Befestigungstechnik

ZYKON-Hinterschnittanker FZA · Schwerlast-Befestigungen/Stahlanker

Montage FZA-I

4

l
t fix

SW

M

Technische Daten
ZYKON-Hinterschnittanker FZA

FZA
Stahl, Nicht Zulas- Seismic- Zugehö- Zugehöriges Bolzen- Max. Dicke Gewinde Schlüssel- Verkaufs-
galvanisch rostender sung Zulassung riger Bohrer Setzwerk- länge des Anbau- weite einheit
verzinkt Stahl FZUB zeug FZE teils
plus
l t fix M SW
Art.-Nr. Art.-Nr. [mm] [mm] [mm] [Stück]
Artikelbezeichnung gvz R ETA
FZA 10 x 40 M6/10 060712 060772 — 10 x 40 FZE 10 plus 60 10 M 6 10 25
FZA 12 x 40 M8/15 060715 060775 — 12 x 40 FZE 12 plus 69 15 M 8 13 25
FZA 12 x 50 M8/15 060716 060776 — 12 x 50 FZE 12 plus 79 15 M 8 13 20
FZA 12 x 50 M8/50 — 060774 — 12 x 50 FZE 12 plus 114 50 M 8 13 20
FZA 14 x 40 M10/25 060718 — C2 14 x 40 FZE 14 plus 79 25 M 10 17 25
FZA 14 x 40 M10/25 — 060778 C2 14 x 40 FZE 14 plus 79 25 M 10 17 20
FZA 14 x 60 M10/25 060719 060779 C2 14 x 60 FZE 14 plus 102 25 M 10 17 10
FZA 14 x 60 M10/50 — 060766 C2 14 x 60 FZE 14 plus 126 50 M 10 17 10
FZA 18 x 80 M12/25 060721 060781 C2 18 x 80 FZE 18 plus 126 25 M 12 19 10
FZA 18 x 80 M12/55 — 060767 C2 18 x 80 FZE 18 plus 156 55 M 12 19 10
FZA 22 x 100 M16/60 060724 060782 C2 22 x 100 FZE 22 plus 184 60 M 16 24 10
FZA 22 x 125 M16/60 060725 060768 C2 22 x 125 FZE 22 plus 209 60 M 16 24 6
