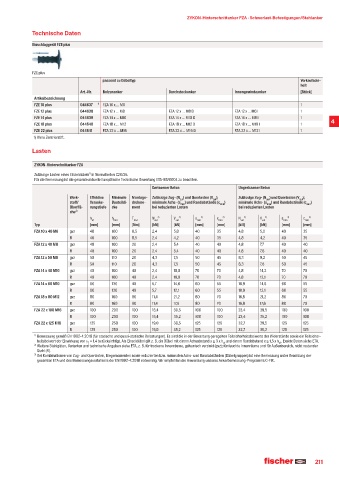

P. 211
ZYKON-Hinterschnittanker FZA · Schwerlast-Befestigungen/Stahlanker
Technische Daten
Einschlaggerät FZE plus
FZE plus
passend zu Dübeltyp Verkaufsein-
heit
Art.-Nr. Bolzenanker Durchsteckanker Innengewindeanker [Stück]
Artikelbezeichnung
FZE 10 plus 044637 ¹ FZA 10 x ... M6 1
FZE 12 plus 044638 FZA 12 x ... M8 FZA 12 x ... M8 D FZA 12 x ... M6 I 1
FZE 14 plus 044639 FZA 14 x ... M10 FZA 14 x ... M10 D FZA 14 x ... M8 I 1
FZE 18 plus 044640 FZA 18 x ... M12 FZA 18 x ... M12 D FZA 18 x ... M10 I 1 4
FZE 22 plus 044641 FZA 22 x ... M16 FZA 22 x ... M16 D FZA 22 x ... M12 I 1
1) Ohne Zentrierstift.
Lasten
ZYKON-Hinterschnittanker FZA
Zulässige Lasten eines Einzeldübels¹ in Normalbeton C20/25.
Für die Bemessung ist die gesamte aktuelle Europäische Technische Bewertung ETA-98/0004 zu beachten.
Gerissener Beton Ungerissener Beton
Werk- Effektive Minimale Montage- Zulässige Zug- (N ) und Querlasten (V ); Zulässige Zug- (N ) und Querlasten (V );
zul
zul
zul
zul
stoff/ Veranke- Bauteildi- drehmo- minimale Achs- (s min ) und Randabstände (c min ) minimale Achs- (s min ) und Randabstände (c min )
Oberflä- rungstiefe cke ment bei reduzierten Lasten bei reduzierten Lasten
che²¥
h h T N ³ V ³ s ³ c ³ N ³ V ³ s ³ c ³
ef min inst zul zul min min zul zul min min
Typ [mm] [mm] [Nm] [kN] [kN] [mm] [mm] [kN] [kN] [mm] [mm]
FZA 10 x 40 M6 gvz 40 100 8,5 2,4 5,0 40 35 4,8 5,0 40 35
R 40 100 8,5 2,4 4,2 40 35 4,8 4,2 40 35
FZA 12 x 40 M8 gvz 40 100 20 2,4 5,4 40 40 4,8 7,7 40 40
R 40 100 20 2,4 5,4 40 40 4,8 7,6 40 40
FZA 12 x 50 M8 gvz 50 110 20 4,3 7,5 50 45 8,3 9,2 50 45
R 50 110 20 4,3 7,5 50 45 8,3 7,6 50 45
FZA 14 x 40 M10 gvz 40 100 40 2,4 10,0 70 70 4,8 14,2 70 70
R 40 100 40 2,4 10,0 70 70 4,8 12,1 70 70
FZA 14 x 60 M10 gvz 60 130 40 5,7 14,6 60 55 10,9 14,6 60 55
R 60 130 40 5,7 12,1 60 55 10,9 12,1 60 55
FZA 18 x 80 M12 gvz 80 160 60 11,4 21,2 80 70 16,8 21,2 80 70
R 80 160 60 11,4 17,6 80 70 16,8 17,6 80 70
FZA 22 x 100 M16 gvz 100 200 100 16,4 39,5 100 100 23,4 39,5 100 100
R 100 200 100 16,4 35,2 100 100 23,4 35,2 100 100
FZA 22 x 125 M16 gvz 125 250 100 19,0 39,5 125 125 32,7 39,5 125 125
R 125 250 100 19,0 35,2 125 125 32,7 35,2 125 125
¹ Bemessung gemäß EN 1992-4:2018 (für statische und quasi-statische Belastungen). Es sind die in der Bewertung geregelten Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicher -
heitsbeiwert der Einwirkung von γ = 1,4 berücksichtigt. Als Einzeldübel gilt z. B. ein Dübel mit einem Achsabstand s ≥ 3 x h und einem Randabstand c ≥ 1,5 x h . Exakte Daten siehe ETA.
ef
ef
F
² Weitere Stahlgüten, Varianten und technische Angaben siehe ETA, z. B. für trockene Innenräume, galvanisch verzinkt (gvz); für feuchte Innenräume und für Außenbereich, nicht rostender
Stahl (R).
³ Bei Kombinationen von Zug- und Querlasten, Biegemomenten sowie reduzierten bzw. minimalen Achs- und Randabständen (Dübelgruppen) ist eine Bemessung unter Beachtung der
gesamten ETA und des Bemessungsverfahrens der EN 1992-4:2018 notwendig. Wir empfehlen die Anwendung unseres Ankerbemessung-Programms C-FIX.
