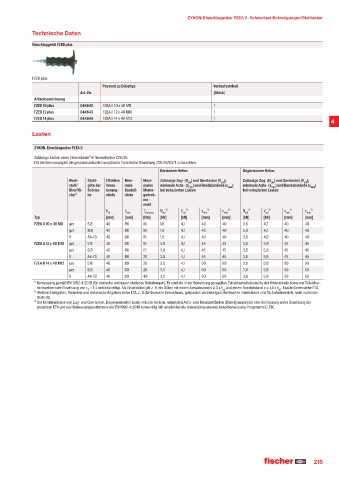

Page 215 - fischer Hauptkatalog Befestigungstechnik

ZYKON-Einschlaganker FZEA II · Schwerlast-Befestigungen/Stahlanker

Technische Daten
Einschlaggerät FZED plus

FZED plus
Passend zu Dübeltyp Verkaufseinheit
Art.-Nr. [Stück]
Artikelbezeichnung
FZED 10 plus 044642 FZEA II 10 x 40 M8 1
FZED 12 plus 044643 FZEA II 12 x 40 M10 1
FZED 14 plus 044644 FZEA II 14 x 40 M12 1
4

Lasten

ZYKON-Einschlaganker FZEA II
Zulässige Lasten eines Einzeldübels¹ˆ in Normalbeton C20/25.
Für die Bemessung ist die gesamte aktuelle Europäische Technische Bewertung ETA-06/0271 zu beachten.
Gerissener Beton Ungerissener Beton
Werk- Stahl- Effektive Mini- Maxi- Zulässige Zug- (N ) und Querlasten (V ); Zulässige Zug- (N ) und Querlasten (V );
zul
zul
zul
zul
stoff/ güte der Veran- male males minimale Achs- (s min ) und Randabstände (c min ) minimale Achs- (s min ) und Randabstände (c min )
Oberflä- Schrau- kerung- Bauteil- Monta- bei reduzierten Lasten bei reduzierten Lasten
che²¥ be stiefe dicke gedreh-
mo-
ment
h h T N ³ˆ V ³ˆ s ³ˆ c ³ˆ N ³ˆ V ³ˆ s ³ˆ c ³ˆ
ef min inst,max zul zul min min zul zul min min
Typ [mm] [mm] [Nm] [kN] [kN] [mm] [mm] [kN] [kN] [mm] [mm]
FZEA II 10 x 40 M8 gvz 5.8 40 80 10 1,6 4,1 40 40 3,6 4,7 40 40
gvz 8.8 40 80 10 1,6 4,1 40 40 3,6 4,7 40 40
R A4-70 40 80 15 1,6 4,1 40 40 3,6 4,6 40 40
FZEA II 12 x 40 M10 gvz 5.8 40 80 15 3,0 4,1 45 45 3,6 5,9 45 45
gvz 8.8 40 80 15 3,0 4,1 45 45 3,6 5,9 45 45
R A4-70 40 80 20 3,0 4,1 45 45 3,6 5,9 45 45
FZEA II 14 x 40 M12 gvz 5.8 40 80 20 3,5 4,1 50 50 3,6 5,9 50 50
gvz 8.8 40 80 20 3,5 4,1 50 50 3,6 5,9 50 50
R A4-70 40 80 40 3,5 4,1 50 50 3,6 5,9 50 50
¹ˆ Bemessung gemäß EN 1992-4:2018 (für statische und quasi-statische Belastungen). Es sind die in der Bewertung geregelten Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicher -
heitsbeiwert der Einwirkung von γ = 1,4 berücksichtigt. Als Einzeldübel gilt z. B. ein Dübel mit einem Achsabstand s ≥ 3 x h und einem Randabstand c ≥ 1,5 x h . Exakte Daten siehe ETA.
F
ef
ef
²ˆ Weitere Stahlgüten, Varianten und technische Angaben siehe ETA, z. B. für trockene Innenräume, galvanisch verzinkt (gvz); für feuchte Innenräume und für Außenbereich, nicht rostender
Stahl (R).
³ˆ Bei Kombinationen von Zug- und Querlasten, Biegemomenten sowie reduzierten bzw. minimalen Achs- und Randabständen (Dübelgruppen) ist eine Bemessung unter Beachtung der
gesamten ETA und des Bemessungsverfahrens der EN 1992-4:2018 notwendig. Wir empfehlen die Anwendung unseres Ankerbemessung-Programms C-FIX.
