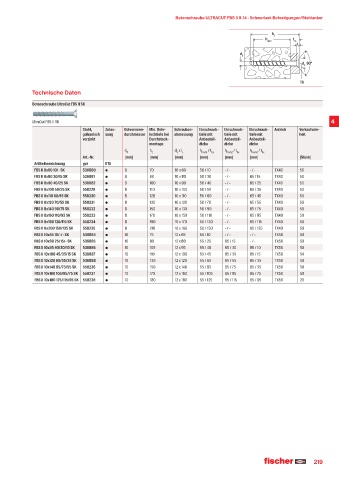

Betonschraube ULTRACUT FBS II 8-14 · Schwerlast-Befestigungen/Stahlanker

h 2
h t
nom fix
l
1
d
0
d K 90°

TX

Technische Daten
Betonschraube UltraCut FBS II SK

UltraCut FBS II SK 4
Stahl, Zulas- Bohrernenn- Min. Bohr- Schrauben- Einschraub- Einschraub- Einschraub- Antrieb Verkaufsein-
galvanisch sung durchmesser lochtiefe bei abmessung tiefe mit tiefe mit tiefe mit heit
verzinkt Durchsteck- Anbauteil- Anbauteil- Anbauteil-
montage dicke dicke dicke
d h d x l h / t h / t h / t
0 2 a s nom1 fix nom2 fix nom3 fix
Art.-Nr. [mm] [mm] [mm] [mm] [mm] [mm] [Stück]
Artikelbezeichnung gvz ETA
FBS II 8x60 10/- SK 536880 8 70 10 x 60 50 / 10 - / - - / - TX40 50
FBS II 8x80 30/15 SK 536881 8 90 10 x 80 50 / 30 - / - 65 / 15 TX40 50
FBS II 8x90 40/25 SK 536882 8 100 10 x 90 50 / 40 - / - 65 / 25 TX40 50
FBS II 8x100 50/35 SK 558229 8 110 10 x 100 50 / 50 - / - 65 / 35 TX40 50
FBS II 8x110 60/45 SK 558230 8 120 10 x 110 50 / 60 - / - 65 / 45 TX40 50
FBS II 8x120 70/55 SK 558231 8 130 10 x 120 50 / 70 - / - 65 / 55 TX40 50
FBS II 8x140 90/75 SK 558232 8 150 10 x 130 50 / 90 - / - 65 / 75 TX40 50
FBS II 8x160 110/95 SK 558233 8 170 10 x 150 50 / 110 - / - 65 / 95 TX40 50
FBS II 8x180 130/115 SK 558234 8 190 10 x 170 50 / 130 - / - 65 / 115 TX40 50
FBS II 8x200 150/135 SK 558235 8 210 10 x 190 50 / 150 - / - 65 / 135 TX40 50
FBS II 10x65 10/-/- SK 536884 10 75 12 x 65 55 / 10 - / - - / - TX50 50
FBS II 10x80 25/15/- SK 536885 10 90 12 x 80 55 / 25 65 / 15 - / - TX50 50
FBS II 10x95 40/30/10 SK 536886 10 105 12 x 95 55 / 40 65 / 30 85 / 10 TX50 50
FBS II 10x100 45/35/15 SK 536887 10 110 12 x 100 55 / 45 65 / 35 85 / 15 TX50 50
FBS II 10x120 65/55/35 SK 536888 10 130 12 x 120 55 / 65 65 / 55 85 / 35 TX50 50
FBS II 10x140 85/75/55 SK 558236 10 150 12 x 140 55 / 85 65 / 75 85 / 55 TX50 50
FBS II 10x160 105/95/75 SK 558237 10 170 12 x 160 55 / 105 65 / 95 85 / 75 TX50 50
FBS II 10x180 125/115/95 SK 558238 10 180 12 x 180 55 / 125 65 / 115 65 / 95 TX50 20

219
