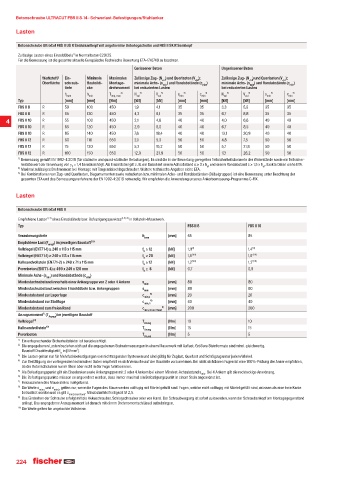

Page 224 - fischer Hauptkatalog Befestigungstechnik

Betonschraube ULTRACUT FBS II 8-14 · Schwerlast-Befestigungen/Stahlanker

Lasten

Betonschraube UltraCut FBS II US R Sechskantkopf mit angeformter Unterlegscheibe und FBS II SK R Senkkopf
Zulässige Lasten eines Einzeldübels¹ˆ in Normalbeton C20/25.
Für die Bemessung ist die gesamte aktuelle Europäische Technische Bewertung ETA-17/0740 zu beachten.
Gerissener Beton Ungerissener Beton
Werkstoff/ Ein- Minimale Maximales Zulässige Zug- (N ) und Querlasten (V ); Zulässige Zug- (N ) und Querlasten (V );
zul
zul
zul
zul
Oberfläche schraub- Bauteildi- Montage- minimale Achs- (s min ) und Randabstände (c min ) minimale Achs- (s min ) und Randabstände (c min )
tiefe cke drehmoment bei reduzierten Lasten bei reduzierten Lasten
h nom h min T imp, max ²ˆ N ³ˆ V ³ˆ s ³ˆ c ³ˆ N ³ˆ V ³ˆ s ³ˆ c ³ˆ
zul
min
zul
min
min
min
zul
zul
Typ [mm] [mm] [Nm] [kN] [kN] [mm] [mm] [kN] [kN] [mm] [mm]
FBS II 8 R 50 100 450 1,9 4,1 35 35 3,3 5,9 35 35
FBS II 8 R 65 120 450 4,3 6,1 35 35 6,7 8,8 35 35
FBS II 10 R 55 100 450 2,1 4,6 40 40 4,0 6,6 40 40
4
FBS II 10 R 65 120 450 2,9 6,0 40 40 6,7 8,5 40 40
FBS II 10 R 85 140 450 7,6 18,4 40 40 13,1 20,9 40 40
FBS II 12 R 60 110 650 2,1 5,3 50 50 4,8 7,5 50 50
FBS II 12 R 75 130 650 5,2 15,2 50 50 5,7 21,8 50 50
FBS II 12 R 100 150 650 12,0 23,9 50 50 17,1 26,2 50 50
¹ˆ Bemessung gemäß EN 1992-4:2018 (für statische und quasi-statische Belastungen). Es sind die in der Bewertung geregelten Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicher -
heitsbeiwert der Einwirkung von γ = 1,4 berücksichtigt. Als Einzeldübel gilt z. B. ein Dübel mit einem Achsabstand s ≥ 3 x h und einem Randabstand c ≥ 1,5 x h . Exakte Daten siehe ETA.
ef
ef
F
²ˆ Maximal zulässiges Drehmoment bei Montage mit Tangentialschlagschrauber. Weitere technische Angaben siehe ETA.
³ˆ Bei Kombinationen von Zug- und Querlasten, Biegemomenten sowie reduzierten bzw. minimalen Achs- und Randabständen (Dübelgruppen) ist eine Bemessung unter Beachtung der
gesamten ETA und des Bemessungsverfahrens der EN 1992-4:2018 notwendig. Wir empfehlen die Anwendung unseres Ankerbemessung-Programms C-FIX.
Lasten
Betonschraube UltraCut FBS II
Empfohlene Lasten¹ˆ ³ˆ eines Einzeldübels bzw. Befestigungspunktes¯ˆ ¹ˆ ºˆ in Vollstein-Mauerwerk.
Typ FBS II 8 FBS II 10
Verankerungstiefe h [mm] 65 85
nom
Empfohlene Last (F ) im jeweiligen Baustoff²¥³¥
empf
Vollziegel (EN771-1) ≥ 240 x 113 x 115 mm f ≥ 12 [kN] 1,11»ˆ 1,4¹»ˆ
b
Vollziegel (EN771-1) ≥ 240 x 113 x 115 mm f ≥ 20 [kN] 1,6¼ˆ¹»ˆ 1,6¼ˆ¹»ˆ
b
Kalksandvollstein (EN771-2) ≥ 240 x 71 x 115 mm f ≥ 12 [kN] 1,2¼ˆ¹»ˆ 1,2¼ˆ¹»ˆ
b
Porenbeton (EN771-4) ≥ 499 x 249 x 120 mm f ≥ 6 [kN] 0,7 0,9
b
Minimale Achs- (s min ) und Randabstände (c min )
Mindestachsabstand innerhalb einer Ankergruppe von 2 oder 4 Ankern s [mm] 80 80
min
Mindestachsabstand zwischen Einzeldübeln bzw. Ankergruppen s min [mm] 80 80
Mindestabstand zur Lagerfuge c ´¥ [mm] 20 20
min,v
Mindestabstand zur Stoßfuge c min,h ´¥ [mm] 40 40
Mindestabstand zum freien Rand c ´¥ [mm] 200 200
min, freier Rand
Anzugsmomentµ¥ (T Anzug ) im jeweiligen Baustoff
Vollziegel¹·¥ T [Nm] 10 10
Anzug
Kalksandvollstein¹·¥ T Anzug [Nm] 15 15
Porenbeton T [Nm] 5 5
Anzug
¹ˆ Ein entsprechender Sicherheitsfaktor ist berücksichtigt.
²ˆ Die angegebenen Lasten beziehen sich auf die angegebenen Steinabmessungen in einem Mauerwerk mit Auflast. Größere Steinformate sind mind. gleichwertig.
Baustoff Druckfestigkeit f in [N/mm²].
b
³ˆ Die Lasten gelten nur für Mehrfachbefestigungen von nichttragenden Systemen und sind gültig für Zuglast, Querlast und Schrägzug unter jedem Winkel.
¯ˆ Zur Bestätigung der vorliegenden technischen Daten empfiehlt es sich Versuche auf der Baustelle vorzunehmen. Bei nicht sichtbaren Fugen ist eine 100%-Prüfung der Anker empfohlen,
da die Betonschrauben nur im Stein aber nicht in der Fuge funktionieren.
¹ˆ Als Befestigungspunkt gilt ein Einzelanker sowie Ankergruppen mit 2 oder 4 Ankern bei einem Mindest-Achsabstand s min . Bei 4 Ankern gilt die rechteckige Anordnung.
ºˆ Die Befestigungspunkte müssen so angeordnet werden, dass immer maximal ein Befestigungspunkt in einem Stein angeordnet ist.
¼ˆ Herausziehen des Mauersteins maßgebend.
Àˆ Die Werte c min,v und c min,h gelten nur, wenn die Fugen des Mauerwerkes vollfugig mit Mörtel gefüllt sind. Fugen, welche nicht vollfugig mit Mörtel gefüllt sind, müssen als eine freie Kante
betrachtet werden und es gilt c . Mindestmörtelfestigkeit M 2,5.
min,freier Rand
Áˆ Das Eindrehen der Schraube erfolgt mittels Akkuschrauber, Schlagschrauber oder von Hand. Der Schraubvorgang ist sofort zu beenden, wenn der Schraubenkopf am Montagegegenstand
anliegt. Das angegebene Anzugsmoment ist danach mit einem Drehmomentschlüssel aufzubringen.
¹»ˆ Die Werte gelten für ungelochte Vollsteine.
