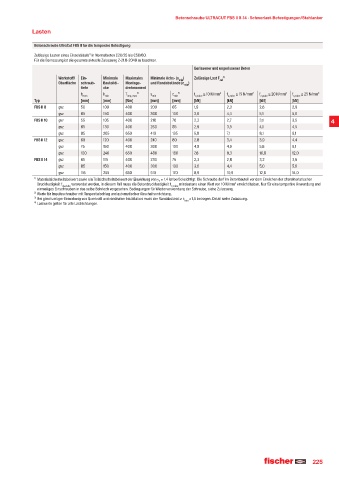

Page 225 - fischer Hauptkatalog Befestigungstechnik

Betonschraube ULTRACUT FBS II 8-14 · Schwerlast-Befestigungen/Stahlanker

Lasten

Betonschraube UltraCut FBS II für die temporäre Befestigung
Zulässige Lasten eines Einzeldübels¹ˆ in Normalbeton C20/25 bis C50/60.
Für die Bemessung ist die gesamte aktuelle Zulassung Z-21.8-2049 zu beachten.
Gerissener und ungerissener Beton
Werkstoff/ Ein- Minimale Maximales Minimale Achs- (s min ) Zulässige Last F ¸¥
zul
Oberfläche schraub- Bauteildi- Montage- und Randabstände (c min )
tiefe cke drehmoment
h nom h min T imp, max ²ˆ s min c ³ˆ f c,cube ≥ 10 N/mm² f c,cube ≥ 15 N/mm² f c,cube ≥ 20 N/mm² f c,cube ≥ 25 N/mm²
min
Typ [mm] [mm] [Nm] [mm] [mm] [kN] [kN] [kN] [kN]
FBS II 8 gvz 50 100 400 200 65 1,9 2,3 2,6 2,9
gvz 65 150 400 300 100 3,6 4,4 5,1 5,6
FBS II 10 gvz 55 105 400 210 70 2,2 2,7 3,1 3,5 4
gvz 65 130 400 260 85 2,9 3,5 4,1 4,5
gvz 85 205 650 410 135 5,8 7,1 8,1 9,1
FBS II 12 gvz 60 120 400 240 80 2,8 3,4 3,9 4,4
gvz 75 150 400 300 100 4,0 4,9 5,6 6,1
gvz 100 240 650 480 160 7,6 9,3 10,8 12,0
FBS II 14 gvz 65 115 400 230 75 2,3 2,8 3,2 3,6
gvz 85 150 400 300 100 3,6 4,4 5,0 5,6
gvz 115 255 650 510 170 8,9 10,9 12,6 14,0
¹ˆ Materialsicherheitsbeiwert sowie ein Teilsicherheitsbeiwert der Einwirkung von γ = 1,4 ist berücksichtigt. Die Schraube darf im Betonbauteil vor dem Erreichen der charakteristischen
F
Druckfestigkeit f ck,cube verwendet werden, in diesem Fall muss die Betondruckfestigkeit f c,cube mindestens einen Wert von 10 N/mm² erreicht haben. Nur für eine temporäre Anwendung und
einmaliges Einschrauben in das selbe Bohrloch vorgesehen. Bedingungen für Wiederverwendung der Schraube, siehe Zulassung.
²ˆ Werte für Impulsschrauber mit Tangentialschlag und automatischer Abschaltvorrichtung.
³ˆ Bei gleichzeitiger Einwirkung von Querkraft und randnaher Installation muss der Randabstand ≥ c min x 1,5 betragen. Detail siehe Zulassung.
¯ˆ Lastwerte gelten für alle Lastrichtungen.
