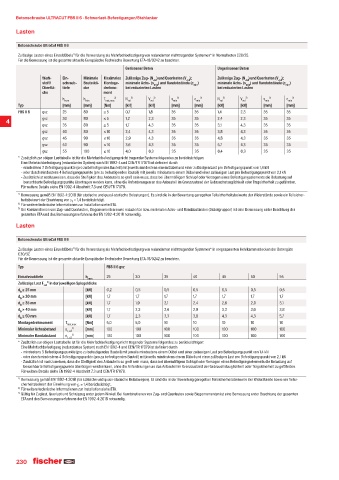

Betonschraube ULTRACUT FBS II 6 · Schwerlast-Befestigungen/Stahlanker
Lasten
Betonschraube UltraCut FBS II 6
Zulässige Lasten eines Einzeldübels¹ für die Verwendung als Mehrfachbefestigung von redundanten nichttragenden Systemen* in Normalbeton C20/25.
Für die Bemessung ist die gesamte aktuelle Europäische Technische Bewertung ETA-18/0242 zu beachten.
Gerissener Beton Ungerissener Beton
Werk- Ein- Minimale Maximales Zulässige Zug- (N ) und Querlasten (V ); Zulässige Zug- (N ) und Querlasten (V );
zul
zul
zul
zul
stoff/ schraub- Bauteildi- Montage- minimale Achs- (s min ) und Randabstände (c min ) minimale Achs- (s min ) und Randabstände (c min )
Oberflä- tiefe cke drehmo- bei reduzierten Lasten bei reduzierten Lasten
che ment
h h T ² N ³ V ³ s ³ c ³ N ³ V ³ s ³ c ³
nom min inst,max zul zul min min zul zul min min
Typ [mm] [mm] [Nm] [kN] [kN] [mm] [mm] [kN] [kN] [mm] [mm]
FBS II 6 gvz 25 80 ≤ 5 0,7 1,8 35 35 1,4 2,3 35 35
gvz 30 80 ≤ 5 1,2 2,3 35 35 2,4 2,3 35 35
4
gvz 35 80 ≤ 5 1,7 4,3 35 35 3,1 4,3 35 35
gvz 40 80 ≤ 10 2,4 4,3 35 35 3,8 4,3 35 35
gvz 45 90 ≤ 10 2,9 4,3 35 35 4,8 4,3 35 35
gvz 50 90 ≤ 10 3,6 4,3 35 35 5,7 4,3 35 35
gvz 55 100 ≤ 10 4,0 6,3 35 35 6,4 6,3 35 35
* Zusätzlich zur obigen Lasttabelle ist für die Mehrfachbefestigung nicht tragender Systeme folgendes zu berücksichtigen:
Eine Mehrfachbefestigung (redundantes System) nach EN 1992-4 und CEN/TR 17079 ist definiert durch
- mindestens 3 Befestigungspunkte (pro zu befestigendes Bauteil) mit jeweils mindestens einem Dübel und einer zulässigen Last pro Befestigungspunkt von 1,4 kN
- oder durch mindestens 4 Befestigungspunkte (pro zu befestigendes Bauteil) mit jeweils mindestens einem Dübel und einer zulässigen Last pro Befestigungspunkt von 2,1 kN
- Zusätzlich ist nachzuweisen, dass die Steifigkeit des Anbauteils so groß sein muss, dass bei übermäßigem Schlupf oder Versagen eines Befestigungselements die Belastung auf
benachbarte Befestigungspunkte übertragen werden kann, ohne die Anforderungen an das Anbauteil im Grenzzustand der Gebrauchstauglichkeit oder Tragsicherheit zu gefährden.
Für weitere Details siehe EN 1992-4 Abschnitt 7.3 und CEN/TR 17079.
¹ Bemessung gemäß EN 1992-4:2018 (für statische und quasi-statische Belastungen). Es sind die in der Bewertung geregelten Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicher -
heitsbeiwert der Einwirkung von γ = 1,4 berücksichtigt.
F
² Für weitere technische Informationen zur Installation siehe ETA.
³ Bei Kombinationen von Zug- und Querlasten, Biegemomenten sowie reduzierten bzw. minimalen Achs- und Randabständen (Dübelgruppen) ist eine Bemessung unter Beachtung der
gesamten ETA und des Bemessungsverfahrens der EN 1992-4:2018 notwendig.
Lasten
Betonschraube UltraCut FBS II 6
Zulässige Lasten eines Einzeldübels¹ für die Verwendung als Mehrfachbefestigung von redundanten nichttragenden Systemen* in vorgespannten Hohlkammerdecken der Betongüte
C30/37.
Für die Bemessung ist die gesamte aktuelle Europäische Technische Bewertung ETA-18/0242 zu beachten.
Typ FBS II 6 gvz
Einschraubtiefe h 25 30 35 40 45 50 55
nom
Zulässige Last F ³¥ in der jeweiligen Spiegeldicke
zul
d ≥ 25 mm [kN] 0,2 0,5 0,5 0,5 0,5 0,5 0,5
b
d ≥ 30 mm [kN] 1,7 1,7 1,7 1,7 1,7 1,7 1,7
b
d ≥ 35 mm [kN] 1,7 1,9 2,1 2,4 2,6 2,9 3,1
b
d ≥ 40 mm [kN] 1,7 2,3 2,6 2,9 3,3 3,6 3,8
b
d ≥ 50 mm [kN] 1,7 2,3 3,3 3,8 4,3 4,3 5,7
b
Montagedrehmoment T inst,max [Nm] 5,0 5,0 10 10 10 10 10
Minimaler Achsabstand s ² [mm] 100 100 100 100 100 100 100
1, s2
Minimaler Randabstand c 1, c2 ² [mm] 100 100 100 100 100 100 100
* Zusätzlich zur obigen Lasttabelle ist für die Mehrfachbefestigung nicht tragender Systeme folgendes zu berücksichtigen:
Eine Mehrfachbefestigung (redundantes System) nach EN 1992-4 und CEN/TR 17079 ist definiert durch
- mindestens 3 Befestigungspunkte (pro zu befestigendes Bauteil) mit jeweils mindestens einem Dübel und einer zulässigen Last pro Befestigungspunkt von 1,4 kN
- oder durch mindestens 4 Befestigungspunkte (pro zu befestigendes Bauteil) mit jeweils mindestens einem Dübel und einer zulässigen Last pro Befestigungspunkt von 2,1 kN
- Zusätzlich ist nachzuweisen, dass die Steifigkeit des Anbauteils so groß sein muss, dass bei übermäßigem Schlupf oder Versagen eines Befestigungselements die Belastung auf
benachbarte Befestigungspunkte übertragen werden kann, ohne die Anforderungen an das Anbauteil im Grenzzustand der Gebrauchstauglichkeit oder Tragsicherheit zu gefährden.
Für weitere Details siehe EN 1992-4 Abschnitt 7.3 und CEN/TR 17079.
¹ Bemessung gemäß EN 1992-4:2018 (für statische und quasi-statische Belastungen). Es sind die in der Bewertung geregelten Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsi-
cherheitsbeiwert der Einwirkung von γ = 1,4 berücksichtigt.
F
² Für weitere technische Informationen zur Installation siehe ETA.
³ Gültig für Zuglast, Querlast und Schrägzug unter jedem Winkel. Bei Kombinationen von Zug- und Querlasten sowie Biegemomenten ist eine Bemessung unter Beachtung der gesamten
ETA und des Bemessungsverfahrens der EN 1992-4:2018 notwendig.
