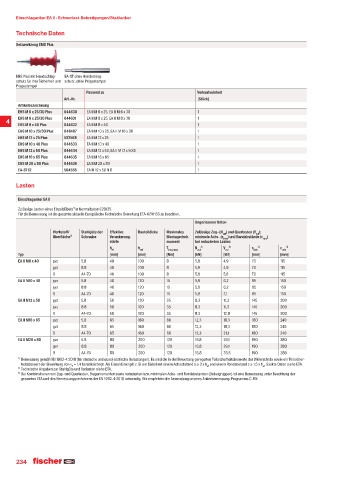

P. 234
Einschlaganker EA II · Schwerlast-Befestigungen/Stahlanker
Technische Daten
Setzwerkzeug EMS Plus
EHS Plus mit Handschlag- EA-ST ohne Handschlag-
schutz für Ihre Sicherheit und schutz, ohne Prägestempel
Prägestempel
Passend zu Verkaufseinheit
Art.-Nr. [Stück]
Artikelbezeichnung
EHS M 6 x 25/30 Plus 044630 EA II M 6 x 25, EA II M 6 x 30 1
EHS M 8 x 25/30 Plus 044631 EA II M 8 x 25, EA II M 8 x 30 1
4
EHS M 8 x 40 Plus 044632 EA II M 8 x 40 1
EHS M 10 x 25/30 Plus 048487 EA II M 10 x 25, EA II M 10 x 30 1
EHS M 12 x 25 Plus 532568 EA II M 12 x 25 1
EHS M 10 x 40 Plus 044633 EA II M 10 x 40 1
EHS M 12 x 50 Plus 044634 EA II M 12 x 50, EA II M 12 x 50 D 1
EHS M 16 x 65 Plus 044635 EA II M 16 x 65 1
EHS M 20 x 80 Plus 044636 EA II M 20 x 80 1
EA-ST 12 504585 EA M 12 x 50 N D 1
Lasten
Einschlaganker EA II
Zulässige Lasten eines Einzeldübels¹ in Normalbeton C20/25.
Für die Bemessung ist die gesamte aktuelle Europäische Technische Bewertung ETA-07/0135 zu beachten.
Ungerissener Beton
Werkstoff/ Stahlgüte der Effektive Bauteildicke Maximales Zulässige Zug- (N ) und Querlasten (V );
zul
zul
Oberfläche²¥ Schraube Verankerung- Montagedreh- minimale Achs- (s min ) und Randabstände (c min )
stiefe moment bei reduzierten Lasten
h ef h erf T inst,max N ³¥ V ³¥ s min ³¥ c min ³¥
zul
zul
Typ [mm] [mm] [Nm] [kN] [kN] [mm] [mm]
EA II M8 x 40 gvz 5.8 40 100 8 5,9 4,9 70 115
gvz 8.8 40 100 8 5,9 4,9 70 115
R A4-70 40 100 8 5,9 5,6 70 115
EA II M10 x 40 gvz 5.8 40 120 15 5,9 6,2 95 150
gvz 8.8 40 120 15 5,9 6,2 95 150
R A4-70 40 120 15 5,9 7,1 95 150
EA II M12 x 50 gvz 5.8 50 120 35 8,3 11,3 145 200
gvz 8.8 50 120 35 8,3 11,3 145 200
R A4-70 50 120 35 8,3 12,9 145 200
EA II M16 x 65 gvz 5.8 65 160 60 12,3 18,3 180 240
gvz 8.8 65 160 60 12,3 18,3 180 240
R A4-70 65 160 60 12,3 21,1 180 240
EA II M20 x 80 gvz 5.8 80 200 120 16,8 29,1 190 280
gvz 8.8 80 200 120 16,8 29,1 190 280
R A4-70 80 200 120 16,8 33,5 190 280
¹ Bemessung gemäß EN 1992-4:2018 (für statische und quasi-statische Belastungen). Es sind die in der Bewertung geregelten Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicher -
heitsbeiwert der Einwirkung von γ = 1,4 berücksichtigt. Als Einzeldübel gilt z. B. ein Dübel mit einem Achsabstand s ≥ 3 x h und einem Randabstand c ≥ 1,5 x h . Exakte Daten siehe ETA.
ef
F
ef
² Technische Angaben zur Stahlgüte und Varianten siehe ETA.
³ Bei Kombinationen von Zug- und Querlasten, Biegemomenten sowie reduzierten bzw. minimalen Achs- und Randabständen (Dübelgruppen) ist eine Bemessung unter Beachtung der
gesamten ETA und des Bemessungsverfahrens der EN 1992-4:2018 notwendig. Wir empfehlen die Anwendung unseres Ankerbemessung-Programms C-FIX.
