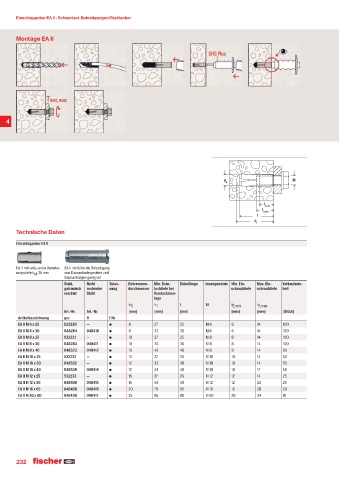

Page 232 - fischer Hauptkatalog Befestigungstechnik

Einschlaganker EA II · Schwerlast-Befestigungen/Stahlanker

Montage EA II

4

d M
0

l E,min
l
E,max
l
h
1
Technische Daten
Einschlaganker EA II

EA II mit reduzierter Veranke- EA II nicht für die Befestigung
rungstiefe h 25 mm von Diamantbohrgeräten und
ef
Diamantsägen geeignet
Stahl, Nicht Zulas- Bohrernenn- Min. Bohr- Dübellänge Innengewinde Min. Ein- Max. Ein- Verkaufsein-
galvanisch rostender sung durchmesser lochtiefe bei schraubtiefe schraubtiefe heit
verzinkt Stahl Vorsteckmon-
tage
d 0 h 1 l M l E,min l E,max
Art.-Nr. Art.-Nr. [mm] [mm] [mm] [mm] [mm] [Stück]
Artikelbezeichnung gvz R ETA
EA II M 6 x 25 532230 — 8 27 25 M 6 6 14 100
EA II M 6 x 30 048264 048410 8 32 30 M 6 6 14 100
EA II M 8 x 25 532231 — 10 27 25 M 8 8 14 100
EA II M 8 x 30 048284 048411 10 33 30 M 8 8 14 100
EA II M 8 x 40 048323 048412 10 43 40 M 8 8 14 50
EA II M 10 x 25 532232 — 12 27 25 M 10 10 14 50
EA II M 10 x 30 048332 — 12 33 30 M 10 10 14 50
EA II M 10 x 40 048339 048414 12 43 40 M 10 10 17 50
EA II M 12 x 25 532233 — 15 27 25 M 12 12 14 25
EA II M 12 x 50 048406 048415 15 54 50 M 12 12 22 25
EA II M 16 x 65 048408 048416 20 70 65 M 16 16 28 20
EA II M 20 x 80 048409 048417 25 85 80 M 20 20 34 10
