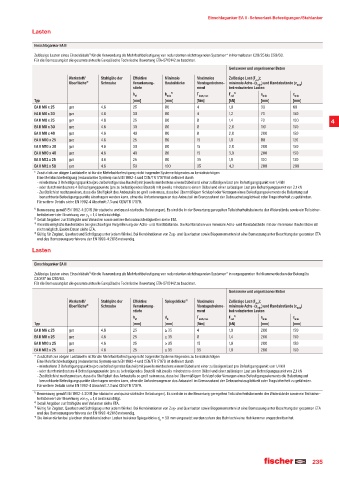

Einschlaganker EA II · Schwerlast-Befestigungen/Stahlanker
Lasten
Einschlaganker EA II
Zulässige Lasten eines Einzeldübels¹ für die Verwendung als Mehrfachbefestigung von redundanten nichttragenden Systemen* in Normalbeton C20/25 bis C50/60.
Für die Bemessung ist die gesamte aktuelle Europäische Technische Bewertung ETA-07/0142 zu beachten.
Gerissener und ungerissener Beton
Werkstoff/ Stahlgüte der Effektive Minimale Maximales Zulässige Last (F );
zul
Oberfläche²¥ Schraube Verankerung- Bauteildicke Montagedrehmo- minimale Achs- (s min ) und Randabstände (c min )
stiefe ment bei reduzierten Lasten
h ef h min ³¥ T inst,max F ¸¥ s min c min
zul
Typ [mm] [mm] [Nm] [kN] [mm] [mm]
EA II M6 x 25 gvz 4.6 25 80 4 1,0 30 60
EA II M6 x 30 gvz 4.6 30 80 4 1,2 70 150
EA II M8 x 25 gvz 4.6 25 80 8 1,4 70 100 4
EA II M8 x 30 gvz 4.6 30 80 8 2,0 110 150
EA II M8 x 40 gvz 4.6 40 80 8 2,0 200 150
EA II M10 x 25 gvz 4.6 25 80 15 1,9 80 120
EA II M10 x 30 gvz 4.6 30 80 15 2,0 200 150
EA II M10 x 40 gvz 4.6 40 80 15 3,0 200 150
EA II M12 x 25 gvz 4.6 25 80 35 1,9 100 130
EA II M12 x 50 gvz 4.6 50 100 35 4,3 200 200
* Zusätzlich zur obigen Lasttabelle ist für die Mehrfachbefestigung nicht tragender Systeme folgendes zu berücksichtigen:
Eine Mehrfachbefestigung (redundantes System) nach EN 1992-4 und CEN/TR 17079 ist definiert durch
- mindestens 3 Befestigungspunkte (pro zu befestigendes Bauteil) mit jeweils mindestens einem Dübel und einer zulässigen Last pro Befestigungspunkt von 1,4 kN
- oder durch mindestens 4 Befestigungspunkte (pro zu befestigendes Bauteil) mit jeweils mindestens einem Dübel und einer zulässigen Last pro Befestigungspunkt von 2,1 kN
- Zusätzlich ist nachzuweisen, dass die Steifigkeit des Anbauteils so groß sein muss, dass bei übermäßigem Schlupf oder Versagen eines Befestigungselements die Belastung auf
benachbarte Befestigungspunkte übertragen werden kann, ohne die Anforderungen an das Anbauteil im Grenzzustand der Gebrauchstauglichkeit oder Tragsicherheit zu gefährden.
Für weitere Details siehe EN 1992-4 Abschnitt 7.3 und CEN/TR 17079.
¹ Bemessung gemäß EN 1992-4:2018 (für statische und quasi-statische Belastungen). Es sind die in der Bewertung geregelten Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicher -
heitsbeiwert der Einwirkung von γ = 1,4 berücksichtigt.
F
² Detail Angaben zur Stahlgüte und Varianten sowie weitere Betondruckfestigkeiten siehe ETA.
³ Kleinste mögliche Bauteildicke bei gleichzeitiger Vergrößerung der Achs- und Randabstände. Die Kombination von minimale Achs- und Randabstände mit der minimalen Bauteildicke ist
nicht möglich. Exakte Daten siehe ETA.
¯ Gültig für Zuglast, Querlast und Schrägzug unter jedem Winkel. Bei Kombinationen von Zug- und Querlasten sowie Biegemomenten ist eine Bemessung unter Beachtung der gesamten ETA
und des Bemessungsverfahrens der EN 1992-4:2018 notwendig.
Lasten
Einschlaganker EA II
Zulässige Lasten eines Einzeldübels¹ für die Verwendung als Mehrfachbefestigung von redundanten nichttragenden Systemen* in vorgespannten Hohlkammerdecken der Betongüte
C30/37 bis C50/60.
Für die Bemessung ist die gesamte aktuelle Europäische Technische Bewertung ETA-07/0142 zu beachten.
Gerissener und ungerissener Beton
Werkstoff/ Stahlgüte der Effektive Spiegeldicke¸¥ Maximales Zulässige Last (F );
zul
Oberfläche²¥ Schraube Verankerung- Montagedrehmo- minimale Achs- (s min ) und Randabstände (c min )
stiefe ment bei reduzierten Lasten
h d T F ³¥ s c
ef b inst,max zul min min
Typ [mm] [mm] [Nm] [kN] [mm] [mm]
EA II M6 x 25 gvz 4.6 25 ≥ 35 4 1,0 200 150
EA II M8 x 25 gvz 4.6 25 ≥ 35 8 1,4 200 150
EA II M10 x 25 gvz 4.6 25 ≥ 35 15 1,9 200 150
EA II M12 x 25 gvz 4.6 25 ≥ 35 35 1,9 200 150
* Zusätzlich zur obigen Lasttabelle ist für die Mehrfachbefestigung nicht tragender Systeme folgendes zu berücksichtigen:
Eine Mehrfachbefestigung (redundantes System) nach EN 1992-4 und CEN/TR 17079 ist definiert durch
- mindestens 3 Befestigungspunkte (pro zu befestigendes Bauteil) mit jeweils mindestens einem Dübel und einer zulässigen Last pro Befestigungspunkt von 1,4 kN
- oder durch mindestens 4 Befestigungspunkte (pro zu befestigendes Bauteil) mit jeweils mindestens einem Dübel und einer zulässigen Last pro Befestigungspunkt von 2,1 kN
- Zusätzlich ist nachzuweisen, dass die Steifigkeit des Anbauteils so groß sein muss, dass bei übermäßigem Schlupf oder Versagen eines Befestigungselements die Belastung auf
benachbarte Befestigungspunkte übertragen werden kann, ohne die Anforderungen an das Anbauteil im Grenzzustand der Gebrauchstauglichkeit oder Tragsicherheit zu gefährden.
Für weitere Details siehe EN 1992-4 Abschnitt 7.3 und CEN/TR 17079.
¹ Bemessung gemäß EN 1992-4:2018 (für statische und quasi-statische Belastungen). Es sind die in der Bewertung geregelten Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicher -
heitsbeiwert der Einwirkung von γ = 1,4 berücksichtigt.
F
² Detail Angaben zur Stahlgüte und Varianten siehe ETA.
³ Gültig für Zuglast, Querlast und Schrägzug unter jedem Winkel. Bei Kombinationen von Zug- und Querlasten sowie Biegemomenten ist eine Bemessung unter Beachtung der gesamten ETA
und des Bemessungsverfahrens der EN 1992-4:2018 notwendig.
¯ Die Anker dürfen bei gleichen charakteristischen Lasten bei einer Spiegeldicke d = 30 mm eingesetzt werden sofern das Bohrloch keine Hohlkammer angeschnitten hat.
b
