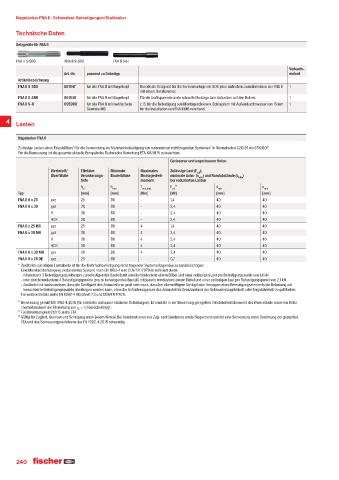

Nagelanker FNA II · Schwerlast-Befestigungen/Stahlanker

Technische Daten
Setzgeräte für FNA II

FNA II S-SDS FNA II S-SBO FNA II S-H
Verkaufs-
Art.-Nr. passend zu Dübeltyp einheit
Artikelbezeichnung
FNA II S-SDS 061547 für alle FNA II mit Nagelkopf Das ideale Setzgerät für die Serienmontage mit SDS-plus-Aufnahme zum Eintreiben der FNA II 1
mit einem Bohrhammer.
FNA II S-SBO 061548 für alle FNA II mit Nagelkopf Für die kraftsparende unde schnelle Montage zum Aufsetzen auf den Bohrer. 1
FNA II S-H 095990 für alle FNA II mit metrischem z. B. für die Befestigung von Montageschienen. Schlagdorn mit Außendurchmesser von 15 mm 1
Gewinde M6 für die Installation von FNA II M6 von Hand.

4
Lasten
Nagelanker FNA II

Zulässige Lasten eines Einzeldübels¹ˆ für die Verwendung als Mehrfachbefestigung von redundanten nichttragenden Systemen* in Normalbeton C20/25 bis C50/60²ˆ.
Für die Bemessung ist die gesamte aktuelle Europäische Technische Bewertung ETA-06/0175 zu beachten.
Gerissener und ungerissener Beton

Werkstoff/ Effektive Minimale Maximales Zulässige Last (F );
zul
Oberfläche Verankerungs- Bauteildicke Montagedreh- minimale Achs- (s min ) und Randabstände (c min )
tiefe moment bei reduzierten Lasten
h h T F ³ˆ s c
ef min inst,max zul min min
Typ [mm] [mm] [Nm] [kN] [mm] [mm]
FNA II 6 x 25 gvz 25 80 - 1,4 40 40
FNA II 6 x 30 gvz 30 80 - 2,4 40 40
R 30 80 - 2,4 40 40
HCR 30 80 - 2,4 40 40
FNA 6 x 25 M6 gvz 25 80 4 1,4 40 40
FNA 6 x 30 M6 gvz 30 80 4 2,4 40 40
R 30 80 4 2,4 40 40
HCR 30 80 4 2,4 40 40
FNA II 6 x 30 M8 gvz 30 80 4 2,4 40 40
FNA II 6 x 25 OE gvz 25 80 - 0,7 40 40
* Zusätzlich zur obigen Lasttabelle ist für die Mehrfachbefestigung nicht tragender Systeme folgendes zu berücksichtigen:
Eine Mehrfachbefestigung (redundantes System) nach EN 1992-4 und CEN/TR 17079 ist definiert durch
- mindestens 3 Befestigungspunkte (pro zu befestigendes Bauteil) mit jeweils mindestens einem Dübel und einer zulässigen Last pro Befestigungspunkt von 1,4 kN
- oder durch mindestens 4 Befestigungspunkte (pro zu befestigendes Bauteil) mit jeweils mindestens einem Dübel und einer zulässigen Last pro Befestigungspunkt von 2,1 kN
- Zusätzlich ist nachzuweisen, dass die Steifigkeit des Anbauteils so groß sein muss, dass bei übermäßigem Schlupf oder Versagen eines Befestigungselements die Belastung auf
benachbarte Befestigungspunkte übertragen werden kann, ohne die Anforderungen an das Anbauteil im Grenzzustand der Gebrauchstauglichkeit oder Tragsicherheit zu gefährden.
Für weitere Details siehe EN 1992-4 Abschnitt 7.3 und CEN/TR 17079.
¹ˆ Bemessung gemäß EN 1992-4:2018 (für statische und quasi-statische Belastungen). Es sind die in der Bewertung geregelten Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsi-
cherheitsbeiwert der Einwirkung von γ = 1,4 berücksichtigt.
F
²ˆ Für Betonfestigkeit C12/15 siehe ETA.
³ˆ Gültig für Zuglast, Querlast und Schrägzug unter jedem Winkel. Bei Kombinationen von Zug- und Querlasten sowie Biegemomenten ist eine Bemessung unter Beachtung der gesamten
ETA und des Bemessungsverfahrens der EN 1992-4:2018 notwendig.
