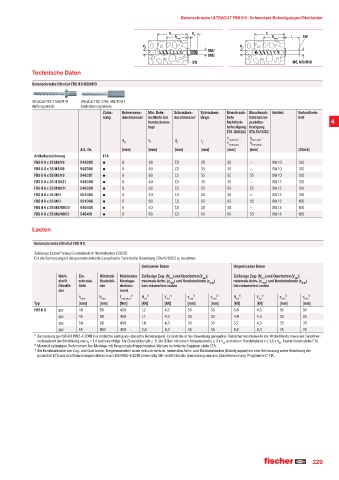

Betonschraube ULTRACUT FBS II 6 · Schwerlast-Befestigungen/Stahlanker
Technische Daten
Betonschraube UltraCut FBS II 6 M8/M10
UltraCut FBS II M8/M10 UltraCut FBS II M6, M8/M10 I
Außengewinde Stufeninnengewinde
Zulas- Bohrernenn- Min. Bohr- Schrauben- Schrauben- Einschraub- Einschraub- Antrieb Verkaufsein-
sung durchmesser lochtiefe bei durchmesser länge tiefe tiefe Einzel- heit
Vorsteckmon- Mehrfach- punktbe- 4
tage befestigung festigung
ETA-18/0242 ETA-15/0352
h - h -
d h d l nom,min nom,min
0 1 s s h h
nom,max nom,max
Art.-Nr. [mm] [mm] [mm] [mm] [mm] [mm] [Stück]
Artikelbezeichnung ETA
FBS II 6 x 25 M8/19 546395 6 30 7,5 25 25 — SW 10 100
FBS II 6 x 35 M8/19 546396 6 40 7,5 35 35 — SW 10 100
FBS II 6 x 55 M8/19 546397 6 60 7,5 55 55 55 SW 10 100
FBS II 6 x 35 M10/21 546398 6 40 7,5 35 35 — SW 13 100
FBS II 6 x 55 M10/21 546399 6 60 7,5 55 55 55 SW 13 100
FBS II 6 x 35 M6 I 554065 6 40 7,5 35 35 — SW 13 100
FBS II 6 x 55 M6 I 554066 6 60 7,5 55 55 55 SW 13 100
FBS II 6 x 35 M8/M10 I 546400 6 40 7,5 35 35 — SW 13 100
FBS II 6 x 55 M8/M10 I 546401 6 60 7,5 55 55 55 SW 13 100
Lasten
Betonschraube UltraCut FBS II 6
Zulässige Lasten¹ eines Einzeldübels in Normalbeton C20/25.
Für die Bemessung ist die gesamte aktuelle Europäische Technische Bewertung²ETA-15/0352 zu beachten.
Gerissener Beton Ungerissener Beton
Werk- Ein- Minimale Maximales Zulässige Zug- (N ) und Querlasten (V ); Zulässige Zug- (N ) und Querlasten (V );
zul
zul
zul
zul
stoff/ schraub- Bauteildi- Montage- minimale Achs- (s min ) und Randabstände (c min ) minimale Achs- (s min ) und Randabstände (c min )
Oberflä- tiefe cke drehmo- bei reduzierten Lasten bei reduzierten Lasten
che ment
h h T ² N ³ V ³ s ³ c ³ N ³ V ³ s ³ c ³
nom min imp,max zul zul min min zul zul min min
Typ [mm] [mm] [Nm] [kN] [kN] [mm] [mm] [kN] [kN] [mm] [mm]
FBS II 6 gvz 40 80 450 1,2 4,3 35 35 3,8 4,3 35 35
gvz 45 90 450 1,7 4,3 35 35 4,8 4,3 35 35
gvz 50 90 450 1,9 4,3 35 35 5,7 4,3 35 35
gvz 55 100 450 2,4 6,3 35 35 6,4 6,3 35 35
¹ Bemessung gemäß EN 1992-4:2018 (für statische und quasi-statische Belastungen). Es sind die in der Bewertung geregelten Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicher -
heitsbeiwert der Einwirkung von γ = 1,4 berücksichtigt. Als Einzeldübel gilt z. B. ein Dübel mit einem Achsabstand s ≥ 3 x h und einem Randabstand c ≥ 1,5 x h . Exakte Daten siehe ETA.
ef
F
ef
² Maximal zulässiges Drehmoment bei Montage mit Tangentialschlagschrauber. Weitere technische Angaben siehe ETA.
³ Bei Kombinationen von Zug- und Querlasten, Biegemomenten sowie reduzierten bzw. minimalen Achs- und Randabständen (Dübelgruppen) ist eine Bemessung unter Beachtung der
gesamten ETA und des Bemessungsverfahrens der EN 1992-4:2018 notwendig. Wir empfehlen die Anwendung unseres Ankerbemessung-Programms C-FIX.
