P. 223

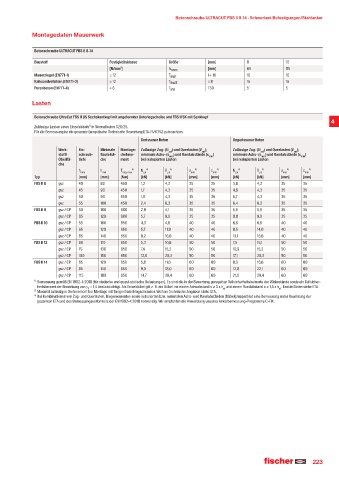

Betonschraube ULTRACUT FBS II 8-14 · Schwerlast-Befestigungen/Stahlanker
Montagedaten Mauerwerk
Betonschraube ULTRACUT FBS II 8-14
Baustoff Festigkeitsklasse Größe [mm] 8 10
[N/mm²] h nom [mm] 65 85
Mauerziegel (EN771-1) ≥ 12 T inst l + 10 10 10
Kalksandvollstein (EN771-2) ≥ 12 T instt ≤ 8 15 15
Porenbeton (EN771-4) ≥ 6 T ins T30 5 5
Lasten
Betonschraube UltraCut FBS II US Sechskantkopf mit angeformter Unterlegscheibe und FBS II SK mit Senkkopf
4
Zulässige Lasten eines Einzeldübels¹ in Normalbeton C20/25.
Für die Bemessung ist die gesamte Europäische Technische Bewertung ETA-15/0352 zu beachten.
Gerissener Beton Ungerissener Beton
Werk- Ein- Minimale Montage- Zulässige Zug- (N ) und Querlasten (V ); Zulässige Zug- (N ) und Querlasten (V );
zul
zul
zul
zul
stoff/ schraub- Bauteildi- drehmo- minimale Achs- (s min ) und Randabstände (c min ) minimale Achs- (s min ) und Randabstände (c min )
Oberflä- tiefe cke ment bei reduzierten Lasten bei reduzierten Lasten
che
h nom h min T imp, max ² N ³ V ³ s ³ c ³ N ³ V ³ s ³ c ³
zul
zul
zul
zul
min
min
min
min
Typ [mm] [mm] [Nm] [kN] [kN] [mm] [mm] [kN] [kN] [mm] [mm]
FBS II 6 gvz 40 80 450 1,2 4,3 35 35 3,8 4,3 35 35
gvz 45 90 450 1,7 4,3 35 35 4,8 4,3 35 35
gvz 50 90 450 1,9 4,3 35 35 5,7 4,3 35 35
gvz 55 100 450 2,4 6,3 35 35 6,4 6,3 35 35
FBS II 8 gvz / CP 50 100 600 2,9 4,1 35 35 5,9 5,9 35 35
gvz / CP 65 120 600 5,7 9,0 35 35 8,8 9,0 35 35
FBS II 10 gvz / CP 55 100 650 4,3 4,6 40 40 6,6 6,6 40 40
gvz / CP 65 120 650 5,7 11,9 40 40 8,5 14,0 40 40
gvz / CP 85 140 650 9,2 16,6 40 40 13,1 16,6 40 40
FBS II 12 gvz / CP 60 110 650 5,3 10,6 50 50 7,5 15,1 50 50
gvz / CP 75 130 650 7,6 15,2 50 50 10,9 15,2 50 50
gvz / CP 100 150 650 12,0 20,3 50 50 17,1 20,3 50 50
FBS II 14 gvz / CP 65 120 650 5,8 11,6 60 60 8,3 16,6 60 60
gvz / CP 85 140 650 9,0 18,0 60 60 12,8 22,1 60 60
gvz / CP 115 180 650 14,7 29,4 60 60 21,0 29,4 60 60
¹ Bemessung gemäß EN 1992-4:2018 (für statische und quasi-statische Belastungen). Es sind die in der Bewertung geregelten Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicher -
heitsbeiwert der Einwirkung von γ = 1,4 berücksichtigt. Als Einzeldübel gilt z. B. ein Dübel mit einem Achsabstand s ≥ 3 x h und einem Randabstand c ≥ 1,5 x h . Exakte Daten siehe ETA.
ef
F
ef
² Maximal zulässiges Drehmoment bei Montage mit Tangentialschlagschrauber. Weitere technische Angaben siehe ETA.
³ Bei Kombinationen von Zug- und Querlasten, Biegemomenten sowie reduzierten bzw. minimalen Achs- und Randabständen (Dübelgruppen) ist eine Bemessung unter Beachtung der
gesamten ETA und des Bemessungsverfahrens der EN 1992-4:2018 notwendig. Wir empfehlen die Anwendung unseres Ankerbemessung-Programms C-FIX.
223
