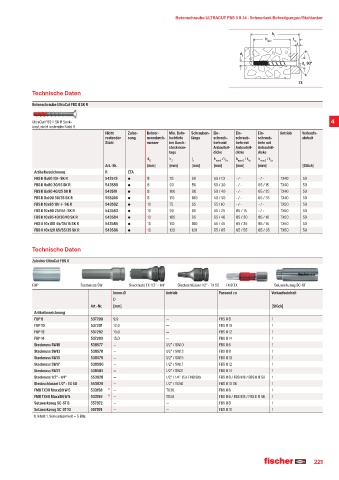

Page 221 - fischer Hauptkatalog Befestigungstechnik

Betonschraube ULTRACUT FBS II 8-14 · Schwerlast-Befestigungen/Stahlanker

h 2
h t
nom fix
l
1
d
0
d K 90°

TX

Technische Daten
Betonschraube UltraCut FBS II SK R

UltraCut FBS II SK R Senk- 4
kopf, nicht rostender Stahl R
Nicht Zulas- Bohrer- Min. Bohr- Schrauben- Ein- Ein- Ein- Antrieb Verkaufs-
rostender sung nenndurch- lochtiefe länge schraub- schraub- schraub- einheit
Stahl messer bei Durch- tiefe mit tiefe mit tiefe mit
steckmon- Anbauteil- Anbauteil- Anbauteil-
tage dicke dicke dicke
d h l h / t h / t h / t
0 2 s nom1 fix nom2 fix nom3 fix
Art.-Nr. [mm] [mm] [mm] [mm] [mm] [mm] [Stück]
Artikelbezeichnung R ETA
FBS II 8x60 10/- SK R 543579 8 70 60 50 / 10 - / - - / - TX40 50
FBS II 8x80 30/15 SK R 543580 8 90 80 50 / 30 - / - 65 / 15 TX40 50
FBS II 8x90 40/25 SK R 543581 8 100 90 50 / 40 - / - 65 / 25 TX40 50
FBS II 8x100 50/35 SK R 558246 8 110 100 50 / 50 - / - 65 / 35 TX40 50
FBS II 10x65 10/-/- SK R 543582 10 75 65 55 / 10 - / - - / - TX50 50
FBS II 10x80 25/15/- SK R 543583 10 90 80 55 / 25 65 / 15 - / - TX50 50
FBS II 10x95 40/30/10 SK R 543584 10 105 95 55 / 40 65 / 30 85 / 10 TX50 50
FBS II 10x100 45/35/15 SK R 543585 10 110 100 55 / 45 65 / 35 85 / 15 TX50 50
FBS II 10x120 65/55/35 SK R 543586 10 130 120 55 / 65 65 / 55 85 / 35 TX50 50

Technische Daten
Zubehör UltraCut FBS II

FUP Stecknuss SW Stecknuss TX 1/2" - 1/4" Steckschlüssel 1/2" - TX 50 FMB TX Setzwerkzeug SC-ST
Innen-Ø Antrieb Passend zu Verkaufseinheit
D
Art.-Nr. [mm] [Stück]
Artikelbezeichnung
FUP 8 537200 9,9 — FBS II 8 1
FUP 10 537201 12,0 — FBS II 10 1
FUP 12 537202 13,0 — FBS II 12 1
FUP 14 537203 15,0 — FBS II 14 1
Stecknuss SW10 538577 — 1/2" / SW10 FBS II 6 1
Stecknuss SW13 538578 — 1/2" / SW13 FBS II 8 1
Stecknuss SW15 538579 — 1/2" / SW15 FBS II 10 1
Stecknuss SW17 538580 — 1/2" / SW17 FBS II 12 1
Stecknuss SW21 538581 — 1/2" / SW21 FBS II 14 1
Stecknuss 1/2" - 1/4" 553928 — 1/2" / 1/4'' (für FMB Bit) FBS II 6 / FBS II 8 / FBS II 8 SK 1
Steckschlüssel 1/2" - TX 50 553929 — 1/2" / TX50 FBS II 10 SK 1
FMB TX30 MaxxBit W 5 533158 ¹ˆ — TX30 FBS II 6 1
FMB TX40 MaxxBit W 5 533159 ¹ˆ — TX40 FBS II 6 / FBS II 8 / FBS II 8 SK 1
Setzwerkzeug SC-ST 8 557872 — — FBS II 8 1
Setzwerkzeug SC-ST 10 557874 — — FBS II 10 1
1) Inhalt 1, Verkaufseinheit = 5 Bits
