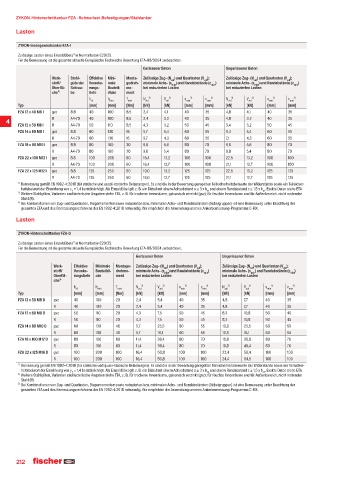

Page 212 - fischer Hauptkatalog Befestigungstechnik
P. 212

ZYKON-Hinterschnittanker FZA · Schwerlast-Befestigungen/Stahlanker

             Lasten

             ZYKON-Innengewindeanker FZA-I
             Zulässige Lasten eines Einzeldübels¹ˆ in Normalbeton C20/25.
             Für die Bemessung ist die gesamte aktuelle Europäische Technische Bewertung ETA-98/0004 zu beachten.
                                                         Gerissener Beton             Ungerissener Beton
                         Werk-  Stahl-  Effektive   Mini-  Monta-  Zulässige Zug- (N ) und Querlasten (V );   Zulässige Zug- (N ) und Querlasten (V );
                                                                   zul
                                                                                                zul
                                                                                                            zul
                                                                               zul
                         stoff/  güte der   Veranke-  male   gedreh-  minimale Achs- (s min ) und Randabstände (c min )   minimale Achs- (s min ) und Randabstände (c min )
                         Oberflä-  Schrau-  rungs-  Bauteil-  mo-  bei reduzierten Lasten  bei reduzierten Lasten
                         che²¥  be    tiefe  dicke  ment
                                      h      h     T     N ³ˆ   V ³ˆ    s ³ˆ   c ³ˆ   N ³ˆ    V ³ˆ   s ³ˆ   c ³ˆ
                                       ef    min    inst  zul    zul    min     min    zul    zul    min     min
             Typ                      [mm]   [mm]  [Nm]  [kN]   [kN]    [mm]   [mm]   [kN]    [kN]   [mm]   [mm]
             FZA 12 x 40 M6 I  gvz  8.8  40  100   8,5   2,4    4,1     40     35     4,8     4,1    40     35
                         R      A4-70  40    100   8,5   2,4    3,2     40     35     4,8     3,2    40     35
         4
             FZA 12 x 50 M6 I  R  A4-70  50  110   8,5   4,3    3,2     50     45     5,4     3,2    50     45
             FZA 14 x 60 M8 I  gvz  8.8  60  130   15    5,7    5,4     60     55     9,3     5,4    60     55
                         R      A4-70  60    130   15    5,7    4,3     60     55     7,1     4,3    60     55
             FZA 18 x 80 M10 I  gvz  8.8  80  160  30    9,6    5,6     80     70     9,6     5,6    80     70
                         R      A4-70  80    160   30    9,0    5,4     80     70     9,0     5,4    80     70
             FZA 22 x 100 M12 I  gvz  8.8  100  200  60  16,4   13,2    100    100    22,5    13,2   100    100
                         R      A4-70  100   200   60    16,4   12,7    100    100    21,1    12,7   100    100
             FZA 22 x 125 M12 I  gvz  8.8  125  250  60  19,0   13,2    125    125    22,5   13,2    125    125
                         R      A4-70  125   250   60    19,0   12,7    125    125    21,1   12,7    125    125
             ¹ˆ Bemessung gemäß EN 1992-4:2018 (für statische und quasi-statische Belastungen). Es sind die in der Bewertung geregelten Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicher -
              heitsbeiwert der Einwirkung von γ  = 1,4 berücksichtigt. Als Einzeldübel gilt z. B. ein Dübel mit einem Achsabstand s ≥ 3 x h  und einem Randabstand c ≥ 1,5 x h . Exakte Daten siehe ETA.
                                F
                                                                                                   ef
                                                                                ef
             ²ˆ Weitere Stahlgüten, Varianten und technische Angaben siehe ETA, z. B. für trockene Innenräume, galvanisch verzinkt (gvz); für feuchte Innenräume und für Außenbereich, nicht rostender
              Stahl (R).
             ³ˆ Bei Kombinationen von Zug- und Querlasten, Biegemomenten sowie reduzierten bzw. minimalen Achs- und Randabständen (Dübelgruppen) ist eine Bemessung unter Beachtung der
              gesamten ETA und des Bemessungsverfahrens der EN 1992-4:2018 notwendig. Wir empfehlen die Anwendung unseres Ankerbemessung-Programms C-FIX.
             Lasten
             ZYKON-Hinterschnittanker FZA-D
             Zulässige Lasten eines Einzeldübels¹ˆ in Normalbeton C20/25.
             Für die Bemessung ist die gesamte aktuelle Europäische Technische Bewertung ETA-98/0004 zu beachten.
                                                       Gerissener Beton              Ungerissener Beton

                          Werk-  Effektive   Minimale   Montage-  Zulässige Zug- (N ) und Querlasten (V );   Zulässige Zug- (N ) und Querlasten (V );
                                                                            zul
                                                                zul
                                                                                                          zul
                                                                                               zul
                          stoff/  Veranke-  Bauteildi-  drehmo-  minimale Achs- (s min ) und Randabstände (c min )   minimale Achs- (s min ) und Randabstände (c min )
                          Oberflä-  rungstiefe  cke  ment  bei reduzierten Lasten    bei reduzierten Lasten
                          che²¥
                                 h  ef  h min   T inst  N ³ˆ  V ³ˆ    s ³ˆ   c ³ˆ    N ³ˆ    V ³ˆ   s ³ˆ    c ³ˆ
                                                               zul
                                                       zul
                                                                                                     min
                                                                                      zul
                                                                                             zul
                                                                      min
                                                                              min
                                                                                                            min
             Typ                 [mm]   [mm]    [Nm]   [kN]   [kN]    [mm]   [mm]    [kN]    [kN]   [mm]    [mm]
             FZA 12 x 50 M8 D  gvz  40  100     20     2,4    5,4     40     35      4,8     7,7    40      35
                          R      40     100     20     2,4    5,4     40     35      4,8     7,7    40      35
             FZA 12 x 60 M8 D  gvz  50  110     20     4,3    7,5     50     45      8,3     10,8   50      45
                          R      50     110     20     4,3    7,5     50     45      8,3     10,8   50      45
             FZA 14 x 80 M10 D  gvz  60  130    40     5,7    23,5    60     55      10,9    23,5   60      55
                          R      60     130     40     5,7    16,1    60     55      10,9    16,1   60      55
             FZA 18 x 100 M12 D  gvz  80  160   60     11,4   36,4    80     70      16,8    36,8   80      70
                          R      80     160     60     11,4   36,4    80     70      16,8    40,4   80      70
             FZA 22 x 125 M16 D  gvz  100  200  100    16,4   50,8    100    100     23,4    59,4   100     100
                          R      100    200     100    16,4   50,8    100    100     24,4    64,6   100     100
             ¹ˆ Bemessung gemäß EN 1992-4:2018 (für statische und quasi-statische Belastungen). Es sind die in der Bewertung geregelten Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicher -
              heitsbeiwert der Einwirkung von γ  = 1,4 berücksichtigt. Als Einzeldübel gilt z. B. ein Dübel mit einem Achsabstand s ≥ 3 x h  und einem Randabstand c ≥ 1,5 x h . Exakte Daten siehe ETA.
                                F
                                                                                ef
                                                                                                   ef
             ²ˆ Weitere Stahlgüten, Varianten und technische Angaben siehe ETA, z. B. für trockene Innenräume, galvanisch verzinkt (gvz); für feuchte Innenräume und für Außenbereich, nicht rostender
              Stahl (R).
             ³ˆ Bei Kombinationen von Zug- und Querlasten, Biegemomenten sowie reduzierten bzw. minimalen Achs- und Randabständen (Dübelgruppen) ist eine Bemessung unter Beachtung der
              gesamten ETA und des Bemessungsverfahrens der EN 1992-4:2018 notwendig. Wir empfehlen die Anwendung unseres Ankerbemessung-Programms C-FIX.
